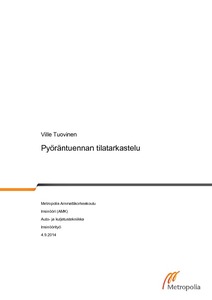

Pyöräntuennan tilatarkastelu
Tuovinen, Ville (2016)
Tuovinen, Ville
Metropolia Ammattikorkeakoulu
2016
All rights reserved
Julkaisun pysyvä osoite on
https://urn.fi/URN:NBN:fi:amk-201605106981
https://urn.fi/URN:NBN:fi:amk-201605106981
Tiivistelmä
Opinnäytetyön tarkoituksena on tuottaa Patria Land Systemsin AMVmiehistönkuljetusvaunun
pyöräntuentaa kuvaava malli ja tutkia erilaisten pyöräntuennan
muutosten vaikutusta pyöräntuennan vaatimaan tilaan ja vaunun ajettavuuteen. Näin
pyritään löytämään ratkaisu, joka pienentää pyöräntuennan vaatimaa tilaa ja mahdollistaa
sisätilojen laajentamisen, etenkin jousielementtien yläpäiden kiinnitysten kohdalta.
AMV:n pyöräntuennasta luotiinonnistuneesti helppokäyttöinen ja hyvin pyöräntuentaa
kuvaava malli ja siihen tehtiin muutoksia, joiden vaikutuksetpyöräntuennan
kinematiikkaankirjattiin taulukoihin.Taulukoistalaadittiin piirustukset ja muutostenvaikutusta
vaunun ajettavuuteen analysoitiin.
Mahdollisista muutoksista ja niiden vaikutuksista on esitetty taulukot työntilaajalle ja niistä
on keskusteltu.Muutosten vaikutuksia tarkastellessa tuli ilmi, että pelkällä ylätukivarren
venyttämisellä saadaan halutun kaltaisia vaikutuksia pyöräntuennan tilavaatimuksiin, mutta
vaunun ajettavuus kärsii, joten ylätukivarren pidentäminen ja sen korin puoleisen
laakeroinnin siirtäminen sisäänpäinsaman verran,kuin sitä on pidennetty on parempi
vaihtoehto.
