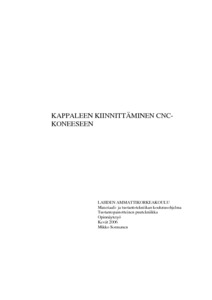

Kappaleen kiinnittäminen CNC-koneeseen
Sormunen, Mikko (2006)
Sormunen, Mikko
Lahden ammattikorkeakoulu
2006
All rights reserved
Tiivistelmä
Tämä opinnäytetyö käsittelee kappaleen kiinnittämistä CNC-koneeseen tarkastelemalla, mitkä ovat yleisimmät puuteollisuuden tuotteet, mitä erilaisia kiinnitysmenetelmiä on olemassa ja mitkä ovat niiden edut ja haitat. Uusissa NC-koneissa on jo (EPS), automaattisesti ohjelmasta asemoituvat palkit ja imukupit, jonka kannattavuutta tarkastellaan ja verrataan aikaisempiin NC-koneisiin. Kappaleen kiinnittäminen on aina ollut tarkkaa ja kokemusta vaativaa työtä. Vanhemmissa malleissa tämä vei yleensä paljon aikaa ja vaati paljon tarkkuutta ja kokemusta koneen käyttäjältä. Kappale piti osata asettaa tarkasti ohjelman mukaan, jotta kone osaisi työstää oikeasta kohdasta, eikä toleranssialue ollut kovin suuri. Tämän takia asetteiden tekoon kuluva aika muodosti keskeisemmän ongelman kappaleita kiinnittäessä. Uudemmissa malleissa tätä helpottamiseksi on kehitetty LED-näytöt, Laser valopisteet ja erilaiset digitaaliset näyttölaitteet, jotka näyttävät kappaleen tarkan paikan. Tämä nopeutti jonkun verran asetteen tekoa, mutta palkit ja imukupit piti asentaa käsin. Uusissa PC-ohjelmistoissa on alettu ottaa kappaleen suunnittelu ja kiinnitys huomioon paremmin ja tällöin voidaan työstöradat ja kiinnitykset suunnitella etukäteen. Puuteollisuuden tuotteita ovat erilaiset levytuotteet, kapeat ja pienet kappaleet, sekä muotopuristeet, joiden kiinnittäminen suunnitellaan aina ohjelmakohtaisesti. Kiinnittimet valitaan niin, että kappale pysyy tukevasti ja kiinnitys ei haittaa koneistusta.;Uusissa malleissa on jo suoraan ohjelmasta asemoituvat palkit EPS (Electronic positioning system). Tämän etuna on se, että koneen käyttäjältä säästyy asetteen tekemiseen kuluvaa aikaa ja lisää koneistus aikaa. Täysiautomaattinen pöytä asemoi palkit ja imukupit noin minuutissa ja säästää koneen käyttäjältä siihen kuluvan ajan. EPS:n kannattavuus riippuu siitä, mihin käyttöön se tulee. Tehtaissa joissa on suuri tuotantokapasiteetti ja paljon asetteen vaihtoja, tämä uusi tekniikka tulee paljon kannattavammaksi kuin sellaisissa tehtaissa, joissa NC-konetta ei tarvita jatkuvasti ja ajetaan enemmän samoja vakiotuotteita. Uuden koneen lopullinen hinta riippuu aina monesta osatekijästä, kuten mitä lisäoptioita siihen halutaan, joten kannattavuutta tulee tarkastella tuotantokohtaisesti.
