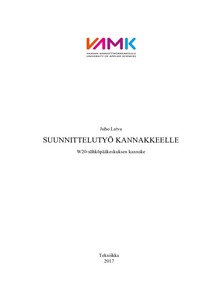

Suunnittelutyö kannakkeelle : W20-sähköpääkeskuksen kannake
Latva, Juho (2017)
Latva, Juho
Vaasan ammattikorkeakoulu
2017
All rights reserved
Julkaisun pysyvä osoite on
https://urn.fi/URN:NBN:fi:amk-201702142383
https://urn.fi/URN:NBN:fi:amk-201702142383
Tiivistelmä
Työ tehtiin Wärtsilän W20-moottorien suunnittelupuolelle. Työn tavoitteena on päivittää nykyistä käytettävää kannaketta, tehdä kannakkeesta yhtenäinen kokonaisuus sekä uudelleen sijoittaa kannakkeessa olevat komponentit.
Työ aloitettiin perehtymällä kannakkeeseen sekä kannaketta ympäröiviin komponentteihin, jotka vaikuttavat suunnittelutyössä. Tehtiin kolme konseptia siitä, minkälainen uusi kannake voisi olla. Lopuksi päätettiin yhdistellä kahta konseptia, jota aloitettiin jatkojalostamaan.
Työssä huomattiin monen komponentin tarvitsevan muutosta. Työn edetessä tehtiin muutoksia moneen komponenttiin, vähintään ideatasolla. Tässä työssä suunniteltiin uusiksi kannake, paineilmasäiliön kansi, johdotukset sekä paineilmalohkon sijoittelu.
Lopuksi saatiin valmis kannake, joka soveltuu käyttökohteeseen paremmin kuin entinen.
