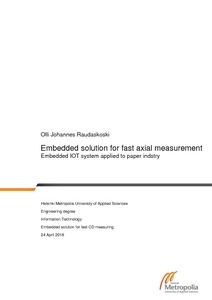

Embedded solution for fast axial measurement : Embedded IOT system applied to paper indstry
Raudaskoski, Olli (2018)
Raudaskoski, Olli
Metropolia Ammattikorkeakoulu
2018
All rights reserved
Julkaisun pysyvä osoite on
https://urn.fi/URN:NBN:fi:amk-201805076809
https://urn.fi/URN:NBN:fi:amk-201805076809
Tiivistelmä
Insinöörityössä rakennettiin ratsumittalaite kansainväliselle paperiteollisuuden asiantuntijayritykselle. Ratsumitta on käsin pideltävä laite, jota vedetään telan päällä, jolloin se antaa alustavan arvion telan tai valssin muodosta. Tavallisesti ratsumittalaitteet eivät tallenna mittaamiaan tuloksia. Laitteet, jotka tallentavat telan pituusmittaustulokset, ovat kalliita, ja mittaaminen vaatii aikaa ja telan siirtämistä.
Insinöörityössä kehitettyä laitetta vedetään telan päällä telan pituuden mukaisesti. Laite antaa kaaviokuvaajan telan halkaisijan muutoksista. Laite mittaa ainoastaan telan pituuden suuntaan risteäviä epämuodostumia.
Insinöörityönä tehdyssä laitteessa on kaksi vartta, joista voi säätää ratsumittalaitteen mittaväliä. Toisessa varressa on kiinni heittokello. Kun heittokellon anturia työnnetään, se antaa mikrometrin tarkkuudella tietoa siitä, kuinka paljon heittokellon anturi on työntynyt sisään. Toisessa varressa sijaitsee vastakappale, jotta heittokellon lukemat pysyvät tarkkoina.
Laite mittaa kuljetun matkan pituutta rotaatiokooderilla. Kooderiin kiinnitetään kiekko, jonka halkaisija pitää syöttää ratsumittalaitteen asetuksiin.
Laitteen kanssa kommunikoidaan kosketusnäytön kautta. Ohjelmisto toimii Raspberry Pi3 -alustalla Windows IOT Core -käyttöliittymällä. Windows valittiin käyttöliittymäksi, koska haluttiin mahdollisuus lisätä laitteeseen tilaajayrityksen aikaisemmin Windows-ohjelmilla luotuja algoritmeja. Myös ulkonäön yhteensopivuus yrityksen muiden ohjelmistojen kanssa vaikutti päätökseen.
Laitetta testattiin ensin yrityksen hankkimalla pienellä telalla. Sitten laitetta testattiin paperitehtaalla. Testeissä todettiin, että laite toimi hyvin ja saadut mittaustulokset vastasivat isoilla koneilla tehtyjä samankaltaisia mittauksia. Insinöörityön tilaaja otti laitteen käyttöön.
Insinöörityössä kehitettyä laitetta vedetään telan päällä telan pituuden mukaisesti. Laite antaa kaaviokuvaajan telan halkaisijan muutoksista. Laite mittaa ainoastaan telan pituuden suuntaan risteäviä epämuodostumia.
Insinöörityönä tehdyssä laitteessa on kaksi vartta, joista voi säätää ratsumittalaitteen mittaväliä. Toisessa varressa on kiinni heittokello. Kun heittokellon anturia työnnetään, se antaa mikrometrin tarkkuudella tietoa siitä, kuinka paljon heittokellon anturi on työntynyt sisään. Toisessa varressa sijaitsee vastakappale, jotta heittokellon lukemat pysyvät tarkkoina.
Laite mittaa kuljetun matkan pituutta rotaatiokooderilla. Kooderiin kiinnitetään kiekko, jonka halkaisija pitää syöttää ratsumittalaitteen asetuksiin.
Laitteen kanssa kommunikoidaan kosketusnäytön kautta. Ohjelmisto toimii Raspberry Pi3 -alustalla Windows IOT Core -käyttöliittymällä. Windows valittiin käyttöliittymäksi, koska haluttiin mahdollisuus lisätä laitteeseen tilaajayrityksen aikaisemmin Windows-ohjelmilla luotuja algoritmeja. Myös ulkonäön yhteensopivuus yrityksen muiden ohjelmistojen kanssa vaikutti päätökseen.
Laitetta testattiin ensin yrityksen hankkimalla pienellä telalla. Sitten laitetta testattiin paperitehtaalla. Testeissä todettiin, että laite toimi hyvin ja saadut mittaustulokset vastasivat isoilla koneilla tehtyjä samankaltaisia mittauksia. Insinöörityön tilaaja otti laitteen käyttöön.
