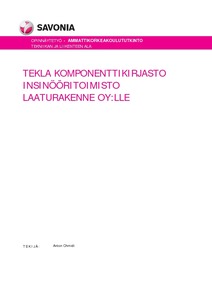

TEKLA KOMPONENTTIKIRJASTO INSINÖÖRITOIMISTO LAATURAKENNE OY:LLE
Chmidt, Anton (2018)
Chmidt, Anton
Savonia-ammattikorkeakoulu
2018
All rights reserved
Julkaisun pysyvä osoite on
https://urn.fi/URN:NBN:fi:amk-201805158243
https://urn.fi/URN:NBN:fi:amk-201805158243
Tiivistelmä
Opinnäytetyön tavoitteena oli koota Insinööritoimisto Laaturakenne Oy:lle komponenttikirjasto ja tehdä aloituspoh-jaTekla Structures -ohjelmistoon. Komponenttikirjastoon valittiin toimivimmat ja sopivimmat komponentit ja työka-lut. Komponenteilla tarkoitetaan Tekla Structuressa olevia rakenneosia kuten Sandwich-sokkelielementti ja siihen mallinnettavat yksityiskohdat kuten vaijerilenkkiliitokset. Yrityksen tarpeisiin räätälöidyt komponentit ja komponent-tikirjasto edesauttaa tehokasta työskentelyä.
Työn alussa selvitettiin yrityksen yleisimmät ja eniten suunnittelussa käyttämät elementit sekä niihin mallinnettavat yksityiskohdat. Selvityksen perusteella tutkittiin olemassa olleet komponentit ja valittiin niistä parhaiten sopivat. Osa komponenteista oli ennestään Tekla Structuresin komponenttikirjastossa, mutta osa ladattiin Tekla Warehousesta. Mikäli työkalu ei ollut sellaisenaan toimiva tai riittävän tehokas, työkalu tai komponentti muokattiin tai siihen lisättiin ominaisuuksia Custom Component Editorilla. Jos sopivaa työkalua ei löytynyt olemassa olleista työkaluista tai ole-massa ollutta työkalua ei voinut muokata muokkausestojen vuoksi, tehtiin kyseiset työkalut itse. Lähes kaikkiin valmiisiin työkaluihin tallennettiin optimaalisimmat oletus-atribuutit eli asetukset.
Lopputuloksena saatiin toimiva komponenttikirjasto, joka mahdollistaa Tekla Structuresin käytön rakennesuunnitte-lussa. Komponenttikirjasto toimii hyvänä pohjana, jota tullaan varmasti jatkossa kehittämään tulevaisuuden tarpei-den mukaan. Työn aikana huomattiin miten tärkeää työkalujen räätälöinti ja esisäätäminen on, sillä ilman niitä Tek-la Structures ei ole kilpailukykyinen olemassaolevien menetelmien kanssa.
