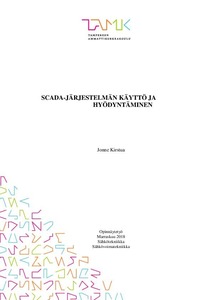

SCADA-järjestelmän käyttö ja hyödyntäminen
Kirstua, Jonne (2018)
Kirstua, Jonne
Tampereen ammattikorkeakoulu
2018
All rights reserved
Julkaisun pysyvä osoite on
https://urn.fi/URN:NBN:fi:amk-2018120319775
https://urn.fi/URN:NBN:fi:amk-2018120319775
Tiivistelmä
Tässä opinnäytetyössä tutkitaan ja perehdytään, kuinka TAKK:n sähköverkossa käytetään SCADA-järjestelmää. Tarkoituksena on kehittää harjoitus, jota pystytään hyödyntämään mahdollisimman tehokkaasti osana sähkövoimatekniikan opintoja. Lisäksi opinnäytetyössä on tarkoitus perehdyttää harjoitustyön avulla, mitä käytönvalvojan tehtäviin kuuluu ja kuinka niitä hoidetaan yhteistyössä asentajaryhmän kanssa.
Opinnäytetyö käsittelee SCADA-järjestelmän käyttöä ja kuinka sitä käytetään siirtoverkolla. Siirtoverkon muiden komponenttien toimintoja tarkastellaan, jotta saadaan tarpeeksi laaja käsitys, kuinka SCADA- järjestelmää hyödyntäen, nähdään suojauslaitteiston toiminta näiden laitteiden kanssa. Tampereen ammattikorkeakoulun laboratorioharjoituksissa ei pääse tutustumaan siirtoverkkoon kovinkaan hyvin, joten työ nähtiin ajankohtaiseksi, jotta koulutusta pystytään kehittämään eteenpäin.
Lopputuloksena koottiin käytännönläheinen suunnitelma TAKK.n kentän hyödyntämiseksi Tamk:n harjoitustyönä. Harjoitustyössä opiskelija pääsee tutustumaan käytönvalvojan tehtäviin, sekä suunnittelemaan olemassa olevaan verkkoon kytkentäsuunnitelmaa. Kytkentäsuunnitelma tehdään Trimble-NIS ohjelmaa hyödyntäen, jotta opiskelija pääsee pohtimaan parhainta mahdollista toteutus vaihtoehtoa esim. muuntajan vaihdolle. Harjoituksessa opiskelija valitsee sopivan muuntopiirin ja tekee siihen muuntajan vaihtoon sopivan kytkentäsuunnitelman. Työ on tarkoitus toteuttaa siten, että mahdollisimman vähän asuntoja jää ilman sähköä ja mahdollisuuksien mukaisesti mikään toinen muuntaja ei puolestaan ylikuormitu liikaa, liian pitkäksi aikaa. Näiden harjoitusten johdosta opiskelija pääsee lähemmäs käytännön harjoittelua myös voimajohtojen parissa.
Opinnäytetyö käsittelee SCADA-järjestelmän käyttöä ja kuinka sitä käytetään siirtoverkolla. Siirtoverkon muiden komponenttien toimintoja tarkastellaan, jotta saadaan tarpeeksi laaja käsitys, kuinka SCADA- järjestelmää hyödyntäen, nähdään suojauslaitteiston toiminta näiden laitteiden kanssa. Tampereen ammattikorkeakoulun laboratorioharjoituksissa ei pääse tutustumaan siirtoverkkoon kovinkaan hyvin, joten työ nähtiin ajankohtaiseksi, jotta koulutusta pystytään kehittämään eteenpäin.
Lopputuloksena koottiin käytännönläheinen suunnitelma TAKK.n kentän hyödyntämiseksi Tamk:n harjoitustyönä. Harjoitustyössä opiskelija pääsee tutustumaan käytönvalvojan tehtäviin, sekä suunnittelemaan olemassa olevaan verkkoon kytkentäsuunnitelmaa. Kytkentäsuunnitelma tehdään Trimble-NIS ohjelmaa hyödyntäen, jotta opiskelija pääsee pohtimaan parhainta mahdollista toteutus vaihtoehtoa esim. muuntajan vaihdolle. Harjoituksessa opiskelija valitsee sopivan muuntopiirin ja tekee siihen muuntajan vaihtoon sopivan kytkentäsuunnitelman. Työ on tarkoitus toteuttaa siten, että mahdollisimman vähän asuntoja jää ilman sähköä ja mahdollisuuksien mukaisesti mikään toinen muuntaja ei puolestaan ylikuormitu liikaa, liian pitkäksi aikaa. Näiden harjoitusten johdosta opiskelija pääsee lähemmäs käytännön harjoittelua myös voimajohtojen parissa.
