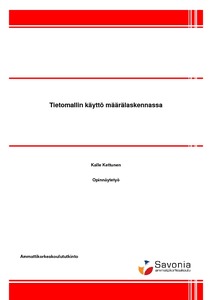

Tietomallin käyttö määrälaskennassa
Kettunen, Kalle (2011)
Kettunen, Kalle
Savonia-ammattikorkeakoulu
2011
All rights reserved
Julkaisun pysyvä osoite on
https://urn.fi/URN:NBN:fi:amk-201104274905
https://urn.fi/URN:NBN:fi:amk-201104274905
Tiivistelmä
Opinnäytetyön tavoitteena oli tietomallintaminen ja määräluetteloiden tuottaminen kaa-peleista. Kaapeleiden määräluetteloita tuli tietomallinnuksen jälkeen vertailla urakka-laskennassa saatuun määräluetteloon. Vertailulla haluttiin selvittää tietomallinnuksesta saatavien määräluetteloiden luotettavuutta ja mahdollisuuksia suunnittelussa ja urakka-laskennassa. Tutkimuksessa ilmenneiden havaintojen pohjalta tuli lopuksi tehdä joitakin toimintaan liittyviä parannusehdotuksia. Työ tehtiin suunnittelutoimisto AH-Talotekniikka Oy:lle käyttäen MagiCAD-suunnitteluohjelmistoa.
Aluksi perehdyttiin kaapeleiden mallinnuksen tietomalleihin, määräluetteloihin ja urak-kalaskentaan. Lisäksi selvitetään MagiCAD-ohjelmasta mallinnukseen ja määräluette-loon liittyvien työkalujen ja toimintojen ominaisuuksia. Viimeiseksi mallinnettiin ja tuotet-tiin määräluetteloita. Määräluetteloiden tulokset koottiin lopuksi yhteen ja suoritetaan vertailu urakkalaskennasta saatuun määräluetteloon.
Laskentatuloksien prosentuaalinen vertailu osoitti, että osittain tietomallinnettu suunnitelma keskuksien ja ryhmäsyöttöjohtojen väliseltä osalta ei anna luotettavaa tietoa kaapeleiden pituuksista määräluetteloa tehtäessä. Osittain tietomallinnetuista kaapeleista voidaan ainoastaan määritellä kohteeseen menevien kaapeleiden minimimäärät. MagiCAD-ohjelma antaa kuitenkin hyvät edellytykset tietomallinnukselle ja määräluetteloiden tuottamiselle. Huolellisella mallinnuksella tuotettu määräluettelo nopeuttaa ja auttaa kohdetta laskevia urakkalaskijoita. Sähkösuunnittelussa tietomal-linnus lisää kustannuksia, mutta samalla hyvin tietomallinnettu kohde vähentää merkit-tävästi urakkalaskijoiden työmäärää.
Aluksi perehdyttiin kaapeleiden mallinnuksen tietomalleihin, määräluetteloihin ja urak-kalaskentaan. Lisäksi selvitetään MagiCAD-ohjelmasta mallinnukseen ja määräluette-loon liittyvien työkalujen ja toimintojen ominaisuuksia. Viimeiseksi mallinnettiin ja tuotet-tiin määräluetteloita. Määräluetteloiden tulokset koottiin lopuksi yhteen ja suoritetaan vertailu urakkalaskennasta saatuun määräluetteloon.
Laskentatuloksien prosentuaalinen vertailu osoitti, että osittain tietomallinnettu suunnitelma keskuksien ja ryhmäsyöttöjohtojen väliseltä osalta ei anna luotettavaa tietoa kaapeleiden pituuksista määräluetteloa tehtäessä. Osittain tietomallinnetuista kaapeleista voidaan ainoastaan määritellä kohteeseen menevien kaapeleiden minimimäärät. MagiCAD-ohjelma antaa kuitenkin hyvät edellytykset tietomallinnukselle ja määräluetteloiden tuottamiselle. Huolellisella mallinnuksella tuotettu määräluettelo nopeuttaa ja auttaa kohdetta laskevia urakkalaskijoita. Sähkösuunnittelussa tietomal-linnus lisää kustannuksia, mutta samalla hyvin tietomallinnettu kohde vähentää merkit-tävästi urakkalaskijoiden työmäärää.
