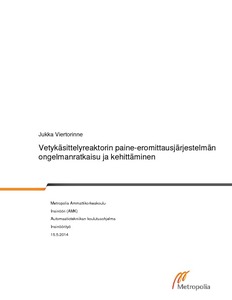

Vetykäsittelyreaktorin paine-eromittausjärjestelmän ongelmanratkaisu ja kehittäminen
Viertorinne, Jukka (2014)
Viertorinne, Jukka
Metropolia Ammattikorkeakoulu
2014
All rights reserved
Julkaisun pysyvä osoite on
https://urn.fi/URN:NBN:fi:amk-2014052710215
https://urn.fi/URN:NBN:fi:amk-2014052710215
Tiivistelmä
Opinnäytetyö tehtiin Neste Oil Oyj:n Porvoon jalostamolle. Aiheena oli selvittää kiintopeti-reaktoreiden paine-eroilmiötä ja siihen vaikuttavia tekijöitä. Kokeellisen osuuden aiheena olivat jalostamon tuotantolinja 4 MHC-yksikön kiintopetireaktoreiden paine-eromittaukset, niiden ongelmat sekä mittausjärjestelmän kehittäminen.
MHC on korkeapaineinen kaksireaktorinen hydraus- ja krakkausyksikkö, joka käynnistyi vuonna 2008. Yksikön päätuote on korkealaatuinen rikitön diesel. Katalyyttiset reaktiot tapahtuvat reaktoreissa, joihin katalyytti on lastattu useampaan kerrokseen. Syötön mukana tulevat epäpuhtaudet voivat tukkia katalyyttikerroksia aiheuttaen virtausvastusten nousua, joka havaitaan mittaamalla paine-eroa yksittäisten katalyyttikerrosten tai koko reaktorin ylitse. Luotettava mittausten toiminta on tärkeää, jotta yksikön käyntijakso voidaan optimoida rajoitteita vasten.
Reaktorien paine-eroihin vaikuttavia tekijöitä havaittiin yleisesti olevan paljon. Tutkimuksia matemaattisen mallin kehittämiseksi on tehty lukuisia, mutta useista muuttujista johtuen ei paine-eron ennustamiseen ole pystytty kehittämään toimivia matemaattisia malleja, jotka toimisivat useammassa prosessin toimintapisteessä tai erilaisilla reaktoreilla.
MHC-reaktoreiden paine-eromittausten ongelmien havaittiin johtuvan mittausjärjestelyssä käytetyn pursutuskaasun ja siihen liittyvien takaiskuventtiilien sekä RO-levyjen ongelmista. Työn tuloksena saatiin useampi vaihtoehto mittausten korjaamiseksi.
MHC on korkeapaineinen kaksireaktorinen hydraus- ja krakkausyksikkö, joka käynnistyi vuonna 2008. Yksikön päätuote on korkealaatuinen rikitön diesel. Katalyyttiset reaktiot tapahtuvat reaktoreissa, joihin katalyytti on lastattu useampaan kerrokseen. Syötön mukana tulevat epäpuhtaudet voivat tukkia katalyyttikerroksia aiheuttaen virtausvastusten nousua, joka havaitaan mittaamalla paine-eroa yksittäisten katalyyttikerrosten tai koko reaktorin ylitse. Luotettava mittausten toiminta on tärkeää, jotta yksikön käyntijakso voidaan optimoida rajoitteita vasten.
Reaktorien paine-eroihin vaikuttavia tekijöitä havaittiin yleisesti olevan paljon. Tutkimuksia matemaattisen mallin kehittämiseksi on tehty lukuisia, mutta useista muuttujista johtuen ei paine-eron ennustamiseen ole pystytty kehittämään toimivia matemaattisia malleja, jotka toimisivat useammassa prosessin toimintapisteessä tai erilaisilla reaktoreilla.
MHC-reaktoreiden paine-eromittausten ongelmien havaittiin johtuvan mittausjärjestelyssä käytetyn pursutuskaasun ja siihen liittyvien takaiskuventtiilien sekä RO-levyjen ongelmista. Työn tuloksena saatiin useampi vaihtoehto mittausten korjaamiseksi.
