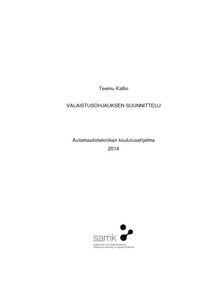

Valaistusohjauksen suunnittelu
Kallio, Teemu (2014)
Kallio, Teemu
Satakunnan ammattikorkeakoulu
2014
All rights reserved
Julkaisun pysyvä osoite on
https://urn.fi/URN:NBN:fi:amk-2014082513567
https://urn.fi/URN:NBN:fi:amk-2014082513567
Tiivistelmä
Valaistusohjauksen suunnittelu tehdään UPM Seikun sahalle, Poriin. Opinnäytetyön tavoitteena on toteuttaa varastohallien varastoihin valaistuksen ohjaus, joka ohjaa varastojen valaistusta automaattisesti.
Varastoalueella liikkuvat trukit kuljettavat sahauksen lopputuotteena syntyvää sahatavaraa varastoihin. Varastot varustetaan trukkia tunnistavilla antureilla sekä langattomalla tiedonsiirtoverkolla, jonka avulla tieto anturin tunnistuksesta saadaan vietyä ilman kaapelointia ohjelmoitavalle logiikalle, joka ohjaa varastojen valaistusta. Ohjelmoitava logiikka sijaitsee sahan päärakennuksessa. Ohjelmoitavan logiikan ja langattoman tiedonsiirron master-moduulin välinen tiedonsiirto tapahtuu Modbus RTU-protokollan avulla. Master-moduuli kommunikoi varastohalleihin sijoitettujen etämoduuleiden kanssa taajuushyppelymenetelmän avulla. Varastoissa on vanhat natriumkaasuvalaisimet, jotka vaihdetaan uusiin LED-teollisuusvalaisimiin.
Valaistusohjauksen suunnittelussa tarkastellaan valittuja komponentteja ja niiden teoriaa sekä rakennetaan yhden hallivälin ohjaukseen tarkoitettu ohjelma, jolla voidaan testata komponenttien ja ohjelman toimivuus. Lopuksi ohjelma muokataan viimeiseen muotoonsa, jota tullaan käyttämään UPM Seikun sahan valaistuksen ohjaukseen.
Varastoalueella liikkuvat trukit kuljettavat sahauksen lopputuotteena syntyvää sahatavaraa varastoihin. Varastot varustetaan trukkia tunnistavilla antureilla sekä langattomalla tiedonsiirtoverkolla, jonka avulla tieto anturin tunnistuksesta saadaan vietyä ilman kaapelointia ohjelmoitavalle logiikalle, joka ohjaa varastojen valaistusta. Ohjelmoitava logiikka sijaitsee sahan päärakennuksessa. Ohjelmoitavan logiikan ja langattoman tiedonsiirron master-moduulin välinen tiedonsiirto tapahtuu Modbus RTU-protokollan avulla. Master-moduuli kommunikoi varastohalleihin sijoitettujen etämoduuleiden kanssa taajuushyppelymenetelmän avulla. Varastoissa on vanhat natriumkaasuvalaisimet, jotka vaihdetaan uusiin LED-teollisuusvalaisimiin.
Valaistusohjauksen suunnittelussa tarkastellaan valittuja komponentteja ja niiden teoriaa sekä rakennetaan yhden hallivälin ohjaukseen tarkoitettu ohjelma, jolla voidaan testata komponenttien ja ohjelman toimivuus. Lopuksi ohjelma muokataan viimeiseen muotoonsa, jota tullaan käyttämään UPM Seikun sahan valaistuksen ohjaukseen.
