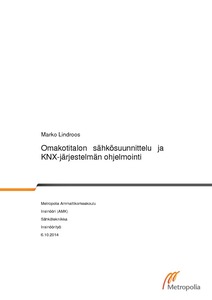

Omakotitalon sähkösuunnittelu ja KNX-järjestelmän ohjelmointi
Lindroos, Marko (2014)
2014
Julkaisun pysyvä osoite on
http://urn.fi/URN:NBN:fi:amk-2014110815373
http://urn.fi/URN:NBN:fi:amk-2014110815373
Tiivistelmä
Tämän insinöörityön tarkoituksena oli laatia tilaajalle (yksityinen kotitalous), kokonaisvaltainen sähkösuunnittelupaketti, minkä perusteella tilaaja saa kilpailutettua sähköurakointiliikkeet. Sähkösuunnitelma tulee pitämään sisällään asiakirjaluettelon, sähköselostuksen, asemapiirroksen, asennuspiirustukset kellariin ja ensimmäiseen kerrokseen, maadoituskaavion, pääkeskuksen pääkaavion, ryhmäkeskuksen pääkaavion, valaisinluettelon, kohdevalojen asennusperiaatteen, KNX-väylän kaapelointiperiaatteen, KNX-piste- ja johdotus-piirustuksen kellariin ja ensimmäiseen kerrokseen, yleiskaapelointikaavion, antennikaavion, turvallisuusjärjestelmäkaavion sekä AV- ja äänentoistokaavion.
KNX-järjestelmästä tullaan piirustuksiin merkitsemään kaikki laitteiden osoitetiedot. Huonetiloista laaditaan huonekortit, joissa kuvataan kyseisen huonetilan kaikki mahdolliset ohjattavat pisteet, olivat ne sitten valaistusta tai pistorasioita. Huonekortteihin myös selvennetään toimintaperiaatteet, toteutus, mahdolliset tilanneohjaukset ja ohjelmointitiedot.
KNX-järjestelmään tullaan myös tekemään järjestelmän vaatima ohjelmointityö siihen tarkoitetulla ETS-ohjelmistolla ja tiettyjen laitteiden osalta tullaan ohjelmointia tekemään laitteiden vaatimilla omilla ohjelmistoillaan. Lopputuotteena tilaajalle tullaan luovuttamaan täydellinen paketti, millä tuleva sähköurakoitsija saa kohteen otettua käyttöön ilman ohjelmointityön tekemistä. Insinöörityöstä on rajattu pois KNX-järjestelmän käyttöönotto, koska kohteen oletettu valmistumisaika tulee olemaan vuoden 2015 loppuun mennessä.
