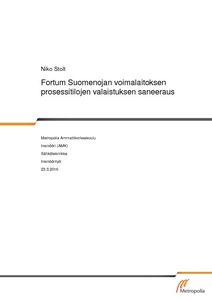

Fortum Suomenojan voimalaitoksen prosessitilojen valaistuksen saneeraus

Abstract

Tämä insinöörityö tehtiin kesällä 2015 Fortum Power & Heat Oy:ssä Suomenojan voimalaitoksella Espoossa. Insinöörityössä on tarkoituksena tarkastella nykyistä valaistusta ja suunnitella saneeraus So3-laitokselle ja hiilenkuljetintunneliin. Saneeraus pyrittiin luomaan, niin että kyseistä saneerausta voidaan soveltaa tulevaisuudessa, kun voimalaitoksen muut vastaavat tilat tulevat valaistuksen osalta saneerauksen tarpeeseen.

Työssä tehtiin vertailuja useammalla eri valaisintyypillä, joilla SO3-laitoksen 100 kpl T8 2x51W -loisteputkivalaisimet ja hiilikuljetintunnelissa 46 kpl 1x58 W- ja 15 kpl 2x58 W -loisteputkivalaisinta korvataan. Valaisimet päädyttiin suunnitelmassa korvaamaan Philips Pacific WTC460 -sarjan led-valaisimilla.

Valaisimet valittiin kustannuslaskelmien, investointien ja erityisesti pitkäikäisyyden mukaan, koska valaisimet sijaitsevat eri tasoilla ja näin ollen vaihtaminen on todella hankalaa. Lisäksi laitoksen vaihtelevat lämpötilat ja pölyisyys asettavat valaisimille omat vaatimuksensa.

Projektissa käytettiin apuna Dialux EVO -valaistussuunnitteluohjelmistoa. Ohjelmistolla suunniteltiin tiettyjen alueiden valaistus, jota voidaan käyttää apuna valaistuksen valaistusvoimakkuuden määrittämisessä. Ohjelmistolla suunniteltua mallikohdetta käytettiin myös apuna, kun verrattiin vanhaa ja uutta valaistusta.

Työssä myös mietittiin So3:n sekä hiilitunnelin uusien valaisimien ohjaus, joka ohjaa valaistuksen himmennystä liikkeen mukaan. Valaistuksella on myös mahdollista ohjata sammumista sekä syttymistä liikkeen perusteella.

Työn tuloksena on nykyaikainen ja energiatehokas valaistusratkaisu, joka noudattaa standardin SFS-EN 12464-1 vaatimuksia.

This study was done in summer 2015 for Fortum power & heat Oy company, at Suomenoja power plant in Espoo. The main purpose was to engineer new lighting and to create a review of old lighting for the power plant's So3-facility and to the coal conveyor tunnel. This renovation was planned to be created so that it can be used in future as aid, when other power plant facilities have need for renovation.

In the work comparisons were carried out between several different lighting types, which would replace So3-facilititie's current 100 pcs. of T8 2x51w fluorescent lamps, and also coal conveyor tunnel´s 46 pcs. of 1x58w and 15 pcs. of 2x58w fluorescent lamps. It was decided to replace lights with Philips Pacific WTC460 led lights.

New lights were the best choice against other options, because of their usage cost, investment cost efficiency and especially because of their long lifetime. All of these issues were important, because lights are located on multiple levels inside the facility, and this makes maintenance of the lights expensive and troublesome. Also temperature fluctuates a lot inside the facility and air is full of coal dust, which sets harder requirements to the lights.

This project used as an aid Dialux EVO -lighting design application. With this program some areas of the facility were designed into a 3D-model, so it can be used as an aid in defining illuminance levels in these areas. This 3D-model was also used for comparing new light's improvements against old lights.

This work also includes a plan for a new lighting control to the So3 -facility and coal conveyor. This plan controls illuminance levels of the lights through motion, and also enables turning lights on and off through motion.

The result of this thesis is a modern and energy efficient lighting solution to power plant, which complies with the Standard SFS-EN 12464-1 requirements.
