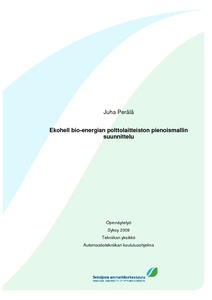

Ekohell bio-energian polttolaitteiston pienoismallin suunnittelu

Abstract

Tässä opinnäytetyössä suunniteltiin Ekohell bio-energian polttolaitoksen pienoismalli. Alkuperäisen laitoksen on suunnitellut Nordautomation, joka tarvitsi laitteiston markkinoinnin tueksi materiaalia, jolla uudentyyppisen polttolaitoksen toiminta voidaan tuoda esille mahdollisimman tehokkaasti. Pienoismalli, joka sisältää kaikki alkuperäisen laitteiston toiminnalliset osuudet, osoittautui parhaaksi ratkaisuksi laitteen esittelyssä.

Työn aikana tutkittiin erilaisia tekniikoita pienten laitteiden ohjauksesta ja tehonsiirtojärjestelmien toteutuksesta. Tämän lisäksi osien valmistaminen koneistamalla ja ohutlevyosina pyrittiin huomioimaan suunnittelussa. Opinnäytteen teoriaosuudessa käsiteltiin kiinteän aineen polton teoriaa ja sen yhteyttä Ekohell-järjestelmään.

Suunnittelun tuloksena onnistuttiin tekemään perusteellinen dokumentti, joka koostuu pienoismallin kaikkien osien piirustuksista ja niihin liitetyistä sanallisista valmistusohjeista. Dokumentin yhteyteen liitettiin CD-levy, joka sisältää kaikki laitteiston osien suunnittelutiedostot 3D-malleina.

The purpose of this final thesis was to design a scale model of Ekohell combustion installation, which has been developed by Nordautomation. The combustion system employs completely new kind of technology and it is therefore essential to create efficient means for the marketing department to demonstrate these properties. From this notion it was decided that a scale model with all the working functionalities of the original installation could be the best possible tool for this purpose.

During the design process several technologies relating to small scale machinery controlling and power transmission were studied. Also the aspect of using machining and sheet metal working as the way of manufacturing some parts was considered. The theory section of the thesis concentrates on the subject of burning solid fuels and explaining the relation to Ekohell combustion installation.

As a result of this work a thorough design document was formulated including drafts and written instructions for all the parts of the scale model. In addition to that all the 3D-model files of the parts were added to the document on an enclosed CD-ROM.
