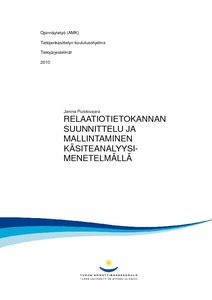

Relaatiotietokannan suunnittelu ja mallintaminen käsiteanalyysimenetelmällä

Abstract

Opinnäytetyön tarkoituksena on toteuttaa Turun seudun lihastautiyhdistys ry:lle tietokanta, joka tukee yhdistyksen toimintoja. Tarkempana tutkimuskohteena ovat relaatiotietokannat sekä niiden suunnittelu ja mallintaminen.

Opinnäytetyössä esitellään relaatiomalli, joka antaa mallin relaatiotietokantojen rakenteelle, käsittelylle ja eheyssäännöille, ja jonka toiminta-ajatus perustuu joukko-oppiin. Samalla tarkastellaan myös relaatiotietokantojen kehitystyötä.

Relaatiotietokannan suunnittelu aloitetaan opinnäytetyössä käsiteanalyysimenetelmällä, jonka tarkoituksena on etsiä kohdealueen keskeisimmät käsitteet ja ominaisuudet sekä tarkastella käsitteiden välisiä yhteyksiä. Käsiteanalyysiä laadittaessa tietokannan taulut myös normalisoidaan. Suunnittelun tuloksena syntyy ER-kaavio, jota voidaan pitää tietokannan pohjapiirustuksena. Opinnäytetyössä ER-kaavio mallinnetaan UML-kielellä, ja samalla tarkastellaan myös kyseisen notaation soveltuvuutta tietokantojen mallintamiseen.

Syntyneen ER-kaavion perusteella tietokannalle luodaan taulut, joiden sarakkeille asetetaan soveltuvat tietotyypit ja niille luodaan indeksit. Opinnäytetyön tuloksena syntyy looginen ja joustava tietokanta, joka soveltuu hyvin Turun seudun lihastautiyhdistys ry:n käyttöön.

The purpose of this thesis was to design a database for Turun seudun lihastautiyhdistys ry (the Muscular Disease Association of Turku) and to study the designing and modelling of relational databases.

This thesis introduces databases which are based on the relational model of data. The relational model describes the structure, usage and integrity of databases and it is based on the mathematical concept of relation.

The first step of database design is to name the most important entity sets and attributes and to set the relationships among two or more entity sets. This results in an E/R diagram which is a graph representing those element types. This thesis uses UML, Unified Modeling Language, for modelling E/R diagrams.

After the E/R diagram has been completed, the entity sets, attributes and relationships are converted into tables and columns, and the data types and indexes for the columns are set. The final result of this thesis is a logical and flexible database which is suitable for the Turun seudun lihastautiyhdistys ry.
