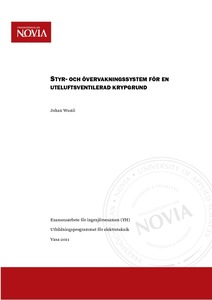

Styr- och övervakningssystem för en uteluftsventilerad krypgrund

Abstract

Detta examensarbete behandlar planeringen och förverkligandet av ett styr- och övervakningssystem för en uteluftsventilerad krypgrund. Den här konstruktionstypen har länge varit känd för att dras med fuktproblem som också i längden lett till biologisk påväxt. Arbetet inleds med en introduktion till krypgrundens uppbyggnad och fuktmekaniken, vartefter teorin kring styr- och övervakningssystem SCADA (Supervisory Control And Data Acquisition) följer.

Det förverkligade styr- och övervakningssystemet har installerats vid ett egnahemshus lokaliserat i Brändö, Vasa (Finland). Krypgrunden till detta hus har försetts med givare, styrdon och en programmerbar styrenhet för att möjliggöra styrning och övervakning av förhållandena inne i krypgrunden. De styråtgärder som installerats är värmetillförsel via en värmekabel samt reglering av ventilationen via styrbara ventilationsluckor och frånluftsfläktar. Den programmerbara styrenheten är ansluten till Internet och all loggning av data sker till en databas vid Yrkeshögskolan Novia. Styrning och övervakning i realtid förverkligas via ett människa/maskingränssnitt som via Internet förser operatören men mätdata från givare och förverkligar önskade styråtgärder.

Tämä opinnäytetyö käsittää suunnittelun ja toteutuksen tuulettuvan ryömintätilan ohjaus- ja valvontajärjestelmästä. Näissä rakenteissa on jo kauan ollut kosteusongelmia, mikä joskus on johtanut biologiseen likaantumiseen. Opinnäytetyö antaa lukijalle ensin esittelyn tuulettuvan ryömintätilan osista ja kosteusmekaniikasta, jonka jälkeen esitellään teoriaa ohjaus- ja valvontajärjestelmä SCADAsta (Supervisory Control And Data Acquisition).

Toteutettu ohjaus- ja valvontajärjestelmä on asennettu omakotitaloon, joka sijaitsee Palosaarella, Vaasa (Suomi). Talon ryömintätilaan on asennettu antureita, ohjauslaitteita ja ohjelmoitava ohjausyksikkö, jotta ryömintätilan olosuhteita voidaan ohjata ja valvoa. Asennetut toimilaitteet ovat lämmityskaapeli lämmitykseen ja poistoilmapuhaltimet ilmanvaihdon säätelyyn sekä ohjattavia luukkuja ilmastointikanavilla. Ohjelmoitava ohjausyksikkö on kytketty Internetiin ja kerätty tieto tallennetaan tietokantaan Yrkeshögskolan Noviassa. Ohjaus ja valvonta on käytännössä toteutettu graafisen käyttöliittymän kautta. Tämä systeemi on kytketty Internetiin ja pystyy lukemaan antureiden mittaustiedot sekä toteuttaa valitut ohjaustoiminnot reaaliajassa.

This thesis covers the planning and realization of a supervisory control system for an outdoor ventilated crawl space. For a long time the outdoor ventilated crawl space as a type of construction has been known to have moisture problems which in time has also led to biological growth. The thesis first introduces the reader to the subject by giving an introduction of the outdoor ventilated crawl space as a type of construction and the moisture mechanics. After that the theory about supervisory control systems SCADA (Supervisory Control And Data Acquisition) follows.

The realized supervisory control system has been installed in a detached house located in Palosaari, Vaasa (Finland). The crawl space in this house has been equipped with sensors, actuators and a programmable controller to enable supervisory control of the conditions in the crawl space. The control measures installed are: heating by a heat cable and adjustable ventilation with the help of adjustable vents, and fans. Further the programmable controller is connected to the Internet, which enables logging of data directly to a database at Novia University of Applied Sciences. Supervisory control is performed through a human machine interface which connects to the programmable controller over the Internet. This enables the operator to read measurement values and give control signals in real time.
