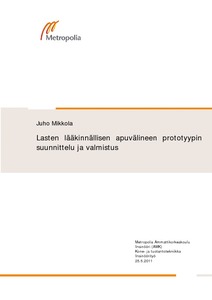

Lasten lääkinnällisen apuvälineen prototyypin suunnittelu ja valmistus

Abstract

Tämän insinöörityön tarkoituksena oli suunnitella ja valmistaa prototyyppi kuntouttavasta apuvälineestä liikuntarajoitteisille lapsille. Työ tehtiin Metropolia Ammattikorkeakoulun Metrocket tutkimus- ja kehityshankkeelle.

Laite on polkuauton tapainen liikuntaväline. Sitä ohjataan kallistelemalla istuinta puolelta toiselle kehon avulla, ja liike saadaan aikaiseksi pumppausliikettä tekevillä kahvoilla, joita käytetään käsillä.

Työssä käydään läpi ergonomian, ohjauksen ja voimansiirron suunnittelu. Työn lopussa perehdytään prototyypin valmistukseen. Prototyyppi valmistettiin Metropolian konepajatekniikan laboratoriossa. Työ eteni aikataulun mukaisesti. Laitteen ohjaus onnistui suunnitelmien mukaisesti, mutta voimansiirto osoittautui hankalaksi. Laitteella oli mahdollista kulkea eteenpäin, mutta peruutus ei toiminut odotetusti. Teollisen muotoilun yksikön on tarkoitus vielä tehdä laitteeseen kate, minkä jälkeen se testataan loppukäyttäjällä.

The aim of this graduate study was to design and develop a prototype of medical aid for physically challenged children. This study was carried out for the research and development project called Metrocket. The project was commissioned by Metropolia University of Applied Sciences.

The device is similar to pedal car. It is steered by tilting the seat from side to side and moved forward by handles which make pumping motion.

The beginning of the study focuses on the design of the ergonomics, steering and transmission. The prototype was manufactured at the Metropolia’s machine shop. The work proceeded according to the schedule. The steering worked as planned but the transmission proved to be challenging. It was possible to move forward with the device but reversing didn’t work as predicted. The industrial design unit is scheduled to make roofing for the medical aid, after which the aid will be tested by the end user.
