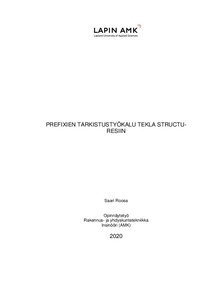

Prefixien tarkistustyökalu Tekla Structuresiin
Saari, Roosa (2020)
2020
All rights reserved. This publication is copyrighted. You may download, display and print it for Your own personal use. Commercial use is prohibited.
Julkaisun pysyvä osoite on
https://urn.fi/URN:NBN:fi:amk-2020052012568
https://urn.fi/URN:NBN:fi:amk-2020052012568
Tiivistelmä
Opinnäytetyössä syvennyttiin tietomallintamisen kehittämismahdollisuuksiin. Opinnäytetyön tavoitteena oli kehittää Optiplanin sisälle toimiva prefixien tarkistustyökalu Tekla Structuresiin. Toimivan työkalun avulla rakenne- ja elementtisuunnittelijan työskentely helpottuu ja nopeutuu.
Tutkimuksen tekeminen ja kehitystyöprosessi aloitettiin luomalla Tekla Structuresiin erilaisia mallinnustapauksia pilareista, palkeista, laatoista ja seinistä. Toimeksiantajalta saatua logiikaltaan toimivaa ohjelmaa testattiin luotuihin malleihin. Sellaisia tapauksia jatkokehitettiin, joita ohjelma ei kyennyt käsittelemään. Näitä olivat esimerkiksi ontelolaatta sekä teräksiset osat, joilla oli alikokoonpano prefix.
Ohjelman kehitys ja käyttöliittymän muokkaus tapahtui Visual Studiossa C#- kielellä. Ohjelmaa testattiin kehitystyöprosessin aikana Teklassa. Käyttöliittymästä tehtiin toimiva sijoittamalla painikkeet järkevästi ja lisäämällä ohjelman käyttäjälle käyttöohjeet.
Tutkimuksen tekeminen ja kehitystyöprosessi aloitettiin luomalla Tekla Structuresiin erilaisia mallinnustapauksia pilareista, palkeista, laatoista ja seinistä. Toimeksiantajalta saatua logiikaltaan toimivaa ohjelmaa testattiin luotuihin malleihin. Sellaisia tapauksia jatkokehitettiin, joita ohjelma ei kyennyt käsittelemään. Näitä olivat esimerkiksi ontelolaatta sekä teräksiset osat, joilla oli alikokoonpano prefix.
Ohjelman kehitys ja käyttöliittymän muokkaus tapahtui Visual Studiossa C#- kielellä. Ohjelmaa testattiin kehitystyöprosessin aikana Teklassa. Käyttöliittymästä tehtiin toimiva sijoittamalla painikkeet järkevästi ja lisäämällä ohjelman käyttäjälle käyttöohjeet.
