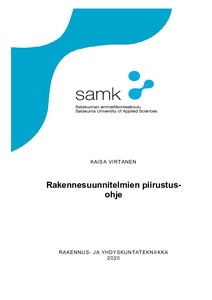

Rakennesuunnitelmien piirustusohje

Abstract

Tavoitteena oli luoda tilaajalle kattava, mutta silti käytännöllinen ja kompakti opas rakennepiirustusten tuottamiseen. On tärkeää, että yrityksen suunnitelmat ovat ulkoasullisesti yhtenevät riippumatta siitä kuka ne on tuottanut. Tavoitteena oli myös, että yrityksessä käytössä olevat tietyt esitystavat koottaisiin yhteen, jotta ne olisivat helposti sekä kokeneempien että uusien suunnittelijoiden löydettävissä.

Työ toteutettiin perehtymällä olemassa oleviin julkaisuihin, jotka käsittelevät rakennepiirustusten esitystapoja sekä ottamalla huomioon yrityksen sisäiset ohjeistukset, jotka olivat siirtyneet yritykselle yritysostojen kautta. Lisäksi tässä työssä perehdytään rakennepiirustusten historiaan ja siihen, miten ja miksi ne ovat osittain muuttuneet.

Työ muotoutui lopulta kahdeksi pdf-tulosteeksi, joista toinen osa sisältää ohjeet esitystavoille sekä sanallisesti että pienin havainnollistavin kuvin esitettynä ja toinen osa sisältää yrityksen omia esimerkkipiirustuksia. Konsernin omat esitystavat otettiin huomioon ohjeessa, jotta suunnitelmat olisivat tunnistettavissa. Valmis ohje otettiin käyttöön ja tulevaisuudessa se on päivitettävissä muutoksien näin vaatiessa. Piirustusohjeesta valmistui lähtötilanteen kriteerit täyttävä opas yrityksen omaan, sisäiseen käyttöön ja se lisättiin osaksi yrityksen laatujärjestelmää.
