Hydrosyklonin ja spiraalierottimen käyttöönotto.

Abstract

Tämän opinnäytetyön tarkoituksena oli suunnitella rikastamisessa käytettävä erotuslinja, jota käytetään kaivosalan koulutuksessa opetuskäyttöön. Ammattiopisto Lappian Tornion koulutusyksikön tiloihin on valmisteilla rikastustekniikan koulutuskeskus (RikasTek), jonka tarkoituksena on opettaa käytännön rikastustekniikkaa kaivosalan oppilaille ja yrityksille.

Ammattiopisto Lappialta löytyy spiraalierotin ja hydrosykloni. Opinnäytetyössä näiden kahden laitteen ympärille suunniteltiin suljettu erotinpiiri, jolla voidaan opettaa näiden kahden laitteen toiminta käytännössä.

Työssä suunniteltiin tarvittavat hoitotasot, putkistot, pumput, säiliöt, instrumentointi ja niiden sijainnit. Jotta suunniteltava linja saataisiin mahdollisimman hyvin vastaamaan työelämän olosuhteita, käytiin Outokummun Kemin kaivoksella tutustumassa heidän vastaaviin laitteisiinsa ja toteutuksiinsa. Outokummun Kemin kaivokselta saatua tietoa ja osaamista käytetään suunnitellessa laitteistoa opinnäytetyöhön.

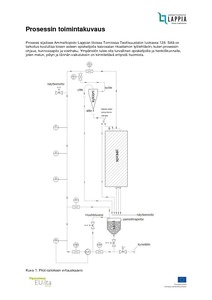

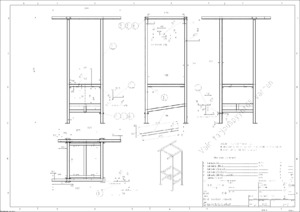

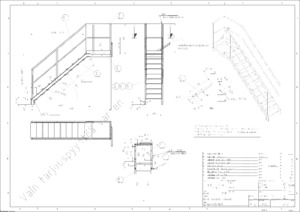

Työn keskeisimmät tavoitteet saavutettiin. Työn tuloksena saatiin suunniteltua linja, joka vastaa oikeassa rikastamossa olevaa linjaa. Työssä käytettiin paljon hyödyksi Outokummun Kemin kaivokselta saatua tietoutta. Työn tuloksena suunnitellusta linjasta pystyttiin valmistamaan tarjouspyyntökuvat rakenteista ja laitteistosta.

The subject of this Bachelor’s thesis was to design a separator line for vocational school Lappia. Vocational school Lappia was building concentration technology center (RikasTek) in Tornio.

The technology center’s idea is to give hands-on teaching of concentration technology to students and companies. Vocational school Lappia already owned a hydro cyclone and a spiral separator. The idea was to design a closed separator line around these two separators.

This study includes modeling service platforms, lines, pumps, tanks and instrumentation devices and their positions. Outokumpu Kemi mine was visited for reference so the designed line would be similar to a line in a real working life circumstances. All the information that was collected from Outokumpu Kemi mine was used in this study.

The main goals were achieved. The designed line is highly similar to a line in real working life because the designing was based on knowledge of Outokumpu Kemi mine. Local firms were invited to tender for the building contract. Pictures that were used in competitive bidding were made from the CAD models that were designed in this study.
