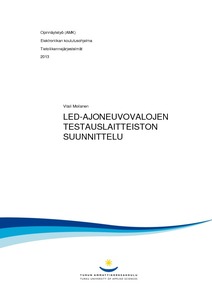

LED-ajoneuvovalojen testauslaitteiston suunnittelu

Abstract

Tässä työssä laajennettiin valmiina olevaa LED-ajovalojen testauslaitteistoa suunnittelemalla uusi käyttöliittymä ja lisäämällä uusia hyödyllisiä ominaisuuksia. Laitteeseen on lisätty tulosten esittelyä ja tarkastelua varten pieni 2-rivinen nestekidenäyttö ja USB:n avulla toteutettu yhteys tietokoneen kanssa. Lisäksi oli suunniteltu tietokoneohjelma Microsoft Visual Basicilla. Ohjelma on tarkoitettu laitteen hallintaan. Testauslaitteen ytimenä toimii Atmelin atMega48PA-mikro-ohjain ja sen sisäinen ohjelma on tehty AVR Studio 5:n avulla. Ohjelmointikielenä on käytetty C-kieli. Laite on todettu toimivaksi ja kelvolliseksi tuotantotestausta varten. Kehitettävät asiat liittyvät lähinnä laitteen fyysiseen kokoon ja ergonomiaan. Laitteen hallintaa varten suunniteltu graafisella käyttöliittymällä varustettu tietokoneohjelma on väitetty liian monimutkaiseksi, mutta toisaalta se antaa paljon mahdollisuuksia säätöön. Laitteen avulla saadaan nopeammin testattua lopputestauksen ja vianetsinnän aikana useita tuotteita. Sen toimintoja voidaan säätää graafisen käyttöliittymän avulla kytkemällä laite USB-porttiin.

The purpose of this thesis was to improve an existing testing system for automotive led devices. The purpose was achieved by designing a new interface and adding new features. The testing equipment was improved with the addition of a small 2-row LCD -screen for viewing results and a computer connection with a USB-interface. A computer program written in Microsoft Visual Basic 6.0 was developed in order to manage the device. The improved testing system uses an atMega48PA -microcontroller. The program in the microcontroller was built on AVR Studio 5.0 and the programming language is C. The testing system was built and tested. The testing system works fine and can be used on the production floor. However, the system can be further developed by building in a smaller case and being simpler to use. The managing testing device can also be further improved by building a computer program with a graphical interface with Visual Basic. The developed device can better and faster test led lights for automotive systems. The functions can be customized with the computer program via the USB -port.
