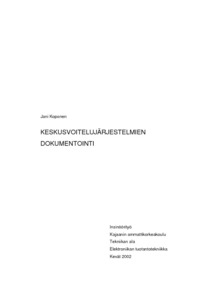

Keskusvoitelujärjestelmien dokumentointi

Abstract

Insinöörityön ensisijaisena tarkoituksena oli dokumentoida UPM-Kymmene Oyj:n Kajaanin tehtaan dokumentoimattomat keskusvoitelujärjestelmät. Dokumentoinnin yhteydessä tuli laatia myös lyhyt yhteenveto eri keskusvoitelujärjestelmien kunnosta sekä antaa käytännönläheisiä kehitysehdotuksia. Työssä keskityttiin tehtaan paperikone 3 ja paperikone 4 konelinjojen sekä SC-Hiomon kaikkiin keskusvoitelujärjestelmiin, riippumatta niiden tyypistä tai valmistajasta. Työn ensimmäisessä vaiheessa hankittiin dokumentointiin tarvittavat yleiset perustiedot keskusvoitelujärjestelmistä sekä kartoitettavien alueiden lay-out- ja sivukaaviot sähköisessä muodossa. Seuraavassa vaiheessa alueiden keskusvoitelujärjestelmät kartoitettiin tekemällä paikanpäällä yksityiskohtaiset muistiinpanot. Viimeisenä suorittavana vaiheena laadittiin tehtyjen muistiinpanojen perusteella järjestelmäkohtaisesti tarvittavat dokumentit sekä lyhytmuotoiset kuntoarvioyhteenvedot kehitysehdotuksineen. Työn tuloksiksi saatiin aluekohtaiset voitelujärjestelmäkaaviot, järjestelmien voitelukanavakohtaiset säätöarvotaulukot, aluekohtaiset järjestelmäyhteenvetotaulukot sekä järjestelmäkohtainen yhteenvetoraportti. Voitelujärjestelmäkaaviot laadittiin käyttäen piirustuspohjina saatuja aluekohtaisia lay-out- ja sivukaavioita. Keskusvoitelujärjestelmien dokumentteja tarvitaan niiden kunnonvalvontaan sekä huolto- ja muutostoimenpiteiden suunnitteluun. Tässä työssä syntyneillä dokumenteilla on keskeinen merkitys UPM-Kymmene Oyj:n Kajaanin tehtaalla työn suoritusajankohtana vireillä olleen keskusvoitelujärjestelmien vuosihuollon kannalta. Suunnitelmallinen huoltotoiminta ei ole mahdollista ilman ajan tasalla olevia dokumentteja.

The primary purpose of this final year project was to documentate the undocumented automatic lubrication systems of UPM-Kymmene Oyj Kajaani. In addition a sort condition summary of the systems with some practical development suggestions had to be prepared. All automatic lubrication systems in the areas of Paper Machine 3, Paper Machine 4 and SC–Groundwood Plant, in spite of their type or manufacturer, were concentrated on. The needed drawings of the above areas in electrical form and general information about lubrication systems were acquired in the first stage of the project. The next stage was the mapping out of the automatic lubrication systems by making the detailed notes locally at the mill. On the basis of those notes the system specific documents and needed summaries with development suggestions were prepared in the last stage. The regional lubrication system schemes, adjustment value tables of the lubrication channels, regional system summary tables, and system specific summary reports were achieved for the results of the project. The lubrication system schemes were prepared by using the acquired regional drawings as drawsheets. The documents of the automatic lubrication systems are needed for condition monitoring and the planning of service and modification. The results of this project have a notable position in the planning of the system`s annual service, which was in progress at UPM-Kymmene Oyj, Kajaani when this project was done. Systematic service is impossible without real time documents.
