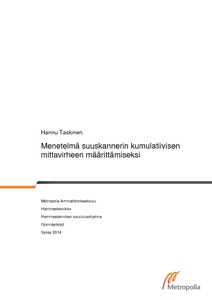

Menetelmä suuskannerin kumulatiivisen mittavirheen määrittämiseksi
Taskinen, Hannu (2014)
Taskinen, Hannu
Metropolia Ammattikorkeakoulu
2014
All rights reserved
Julkaisun pysyvä osoite on
https://urn.fi/URN:NBN:fi:amk-2014111815873
https://urn.fi/URN:NBN:fi:amk-2014111815873
Tiivistelmä
Suoraan suusta tapahtuvan kuvantamisen (skannauksen) tarkoitus on syrjäyttää perinteinen käsin otettava jäljennös ja tämän avulla tehtävä kipsimalli. Suuskanneri tuottaa hampaiston geometrian suoraan digitaaliseen muotoon. Hammaskaarta pitkin tapahtuvassa skannauksessa syntyy matkan pidentyessä kasautuva mittavirhe (kumulatiivinen mittavirhe). Opinnäytetyön tarkoituksena oli kehittää menetelmä tämän virheen määrittämiseksi.
Suuskannerin tuottamaa digitaalista kolmioverkkomallia verrattiin digitaaliseen alkuperäismalliin. Malli suunniteltiin vastaamaan mahdollisimman hyvin todellisen suun geometriaa ja siihen lisättiin elementtejä, joista oli helppo ottaa tarkkoja mittapisteitä vertailua varten. Digitaalisesta vertailumallista tehtiin kolmioverkkomalli ja se tulostettiin 3D-tulostimella. Tuloste skannattiin kahdella eri skannerilla. Skannauksia verrattiin alkuperäismalliin. Skannaus suoritettiin käsin, kuten hammaslääkärin vastaanotollakin tehdään, ja se toistettiin neljä kertaa kummallakin skannerilla. Vertailumitaksi valittiin viisaudenhampaiden paikalle asetettujen kuutiollisten elementtien bukkaalisivujen etäisyys, joka alkuperäismallilla oli 66 mm. Vertailumitta mitattiin neljästä eri kohdasta jokaiselle skannaukselle. Tuloksista laskettiin mediaani, vaihteluväli, vaihteluvälin pituus ja mittavirhe.
Ensimmäisellä skannerilla saatiin etäisyyksien mediaaniksi 66,040 mm, vaihteluväliksi 66,035 - 66,115 mm, vaihteluvälin pituudeksi 0,08 mm ja mittavirheeksi -0,095 mm. Toisella skannerilla saatiin etäisyyksien mediaaniksi 66,310 mm, vaihteluväliksi 66,170 - 66,455 mm, vaihteluvälin pituudeksi 0,285 mm ja mittavirheeksi 0,175 mm.
Tuloksista havaittiin, että mittavirhe voitiin määrittää opinnäytetyön tuloksena syntyneellä menetelmällä. Skannattava malli pitäisi kuitenkin valmistaa mahdollisimman mittatarkasti ja se tulisi tarkkuusmitata valmistuksesta aiheutuneen virheen eliminoimiseksi. Näin saataisiin määritettyä todellinen kumulatiivinen mittavirhe.
