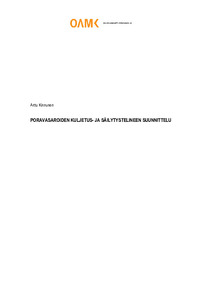

Poravasaroiden kuljetus- ja säilytystelineen suunnittelu
Kinnunen, Arttu (2024)
Julkaisun pysyvä osoite on
https://urn.fi/URN:NBN:fi:amk-202402273494
https://urn.fi/URN:NBN:fi:amk-202402273494
Tiivistelmä
Opinnäytetyössä suunniteltiin poravasaroiden säilytys- ja kuljetusteline. Tavoitteena oli saada toimiva tuote, joka tekisi pyöreiden ja raskaiden vasaroiden käsittelystä aiempaa turvallisempaa ja helpompaa. Samalla myös pienennettiin vasaran vahingoittumisen riskiä väärinkäsiteltynä.
Tilaaja Destia Oy on Suomen suurin infra-alan yritys. Se työllisti noin 1 700 henkilöä vuonna 2022. CE-merkintä on merkintä, jolla tuotteen valmistaja tai valtuutettu edustaja vakuuttaa, että tuote täyttää sitä koskevat EU-direktiivit ja -asetukset. FEM-analyysiä käytetään laajasti teolli-suudessa ja sen avulla voidaan laskea kappaleeseen kohdistuvat rasitukset nopeasti ja tarkasti. Vaarojen ja riskien arvioinnin tarkoituksena on välttää työtapaturmat ennen kuin ne tapahtuvat.
Vaatimuksena oli teline 18–24”:n poravasaroille, vasarapäällä tai ilman. Vasarapenkin materiaa-liksi valikoitui yleisesti käytössä oleva S355-rakenneteräksen eri variaatiot. Materiaalin valitsemi-sen jälkeen alettiin suunnittelemaan ensimmäistä prototyyppiä FEM-analyysiä lujuuden selvittä-misessä hyödyntäen. Prototyyppi valmistettiin ja testien jälkeen todettiin hyväksi. Prototyypin pohjalta saatujen havaintojen pohjalta valmistettiin uusi 33 % vähemmän materiaalia käyttävä versio sekä tilaajaan toiveesta myös pienemmille vasaroille kahden vasaran telineet.
Leikkeet kilpailutettiin metallialan yrityksillä hinnan ja toimitusajan perusteella. Kilpailutuksesta valittiin sopivin vaihtoehto ja kuuden vasarapenkin materiaalit tilattiin. Vasarapenkit ovat juuri valmistuneet tuotannosta, mutta niille ei ole suoritettu rasituskokeita standardin mukaisesti. Va-sarapenkeille tehtiin standardin mukainen testaussuunnitelma sekä käyttöohje. Tuotteen CE-merkintä jää Destia Oy:n loppuun vietäväksi. Työ suoritettiin yhteistyössä Destian kalusto- sekä pohjarakentamisyksikön kanssa.
