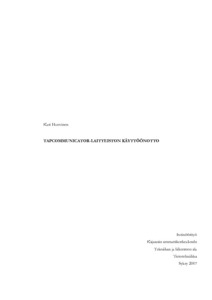

TapCommunicator-laitteiston käyttöönotto
Huovinen, Kari (2007)
Huovinen, Kari
Kajaanin ammattikorkeakoulu
2007
All rights reserved
Julkaisun pysyvä osoite on
https://urn.fi/URN:NBN:fi:amk-201004126342
https://urn.fi/URN:NBN:fi:amk-201004126342
Tiivistelmä
Insinöörityössä otettiin käyttöön TapCommunicator-laitteisto Kajaanin ammattikorkeakoulun testauslaboratorioon
sekä tutkittiin sulautettujen järjestelmien etätestausta koulun tietoverkon kautta. Käyttöönotettu TapCommunicator-
laitteisto käsittää kaksi moduulia, Uplink ja Downlink, joiden kautta ajettiin Boundary-Scan-testejä
koulun omalle Frodo-opetuskortille. Saaduilla mittaustuloksilla ja käyttökokemuksilla voitiin tutkia etätestaamisen
luotettavuutta ja vikadiagnosointia. TapCommunicatorin toiminta perustuu Patrian ja JTAG:n yhteistyössä kehittämään
TapSpacer-tekniikkaan, jolla saadaan eliminoitua siirtojohtoviivettä, joka on ollut yksi ongelmatekijä tietoverkon
kautta tapahtuvassa Boundary-Scan-menetelmään perustuvassa etätestauksessa. TapCommunicator
tekee myös protokollan muunnokset TCP/IP- ja Boundary-Scan-protokollien välillä.
TapCommunicator-laitteisto kytkettiin Kajaanin ammattikorkeakoulun tietoverkkoon suorakytketyillä verkkokaapeleilla,
ja siihen otettiin yhteys PC-työasemalta TapCommunicator-ohjelmalla. Yhteydenoton jälkeen Boundary-
Scan-testejä voitiin ajaa VipManager- ja ProVision-ohjelmilla tietoverkon kautta. Mittauksilla selvitettiin
kuinka luotettavaa ja nopeata on tehdä Boundary-Scan-testejä tietoverkon yli TapCommunicator-laitteistolla. Lisäksi
tutkiittiin, onnistuuko ohjelmiston päivittäminen etäyhteyden kautta. Testauskohteena oli Kajaanin ammattikorkeakoulun
Frodo-opetuskortti, joka oli sijoitettu TTL1-laboratoriotilaan ja kytketty Downlinkiin, joka oli
kytketty koulun tietoverkkoon.
Mittaustuloksista voitiin päätellä, että TapCommunicatorin kautta testejä voidaan tehdä tarpeeksi luotettavasti ja
nopeasti, kun käytetään oikeanlaisia TapCommunicator-asetuksia ja TCK-kellotaajuutta. BIST-ohjelman etäpäivittäminen
ei onnistunut, koska ProVision-ohjelma jäi suorittamaan ohjelman lataamista yhteyden katkeamiseen
asti. Liian suurella TCK-kellotaajuudella tai vääränlaisella virtuaalisoluarvolla Uplink saattoi mennä ”lukkoon”,
jolloin se täytyi resetoida virtakytkimen kautta. Myös mittauksia tehdessä yhteys Downlinkiin saattoi katketa ja
näin aiheuttaa virheellisen vikailmoituksen testiohjelmassa.
