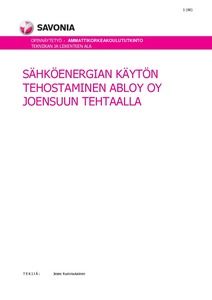

Sähköenergian käytön tehostaminen Abloy Oy Joensuun tehtaalla
Rummukainen, Jesse (2017)
Rummukainen, Jesse
Savonia-ammattikorkeakoulu
2017
All rights reserved
Julkaisun pysyvä osoite on
https://urn.fi/URN:NBN:fi:amk-2017052610333
https://urn.fi/URN:NBN:fi:amk-2017052610333
Tiivistelmä
Opinnäytetyön aiheena oli tutkia, kuinka Abloy Oy Joensuun ovensuljintehtaan sähköenergian käyttöä voitaisiin tehostaa. Energiankäytön tehostamista selvitettiin valaistuksen, sähkön laadun ja energianseurannan kannalta. Opinnäytetyö on osa Abloy Oy:n ympäristöpolitiikkaa, jonka yksi osa-alue on energiatehokkuuden parantaminen.
Ovensuljintehtaan valaistusvoimakkuusmittaukset mitattiin Tenmars TM 209 -valaistusvoimakkuusmittarilla nykyiselle loisteputkivalaistukselle ja tehtaan led-putkivalaistuksen koeasennusalueelle. Mittaustuloksia verrattiin valaistusstandardeihin SFS-EN 12464-1 ja SFS-EN 15193, joiden perusteella todettiin valolähteiden valon laatu ja energiatehokkuus. Lisäksi laskettiin valaistuksen vuosittaiset energia- sekä huoltokustannukset. Käyttökustannusten pohjalta selvitettiin led-putkivalaistuksen takaisinmaksuaika.
Ovensuljintehtaan sähkön laadun mittauksilla selvitettiin, esiintyykö sähköverkossa jänniteominaisuuksiin vaikuttavia häiriöitä. Sähkön laatua mitattiin Fluke 435 II -tehoanalysaattorilla yhteensä viikon ajan ovensuljintehtaan sähköpääkeskukselta. Mittaustuloksia verrattiin sähkön laatustandardiin SFS-EN 50160, joka määrittelee raja-arvot jakelujänniteominaisuuksille. Mittausten tarkoituksena oli selvittää, onko sähköverkossa sähkön laatua huonontavia tekijöitä ja aiheutuuko huonosta sähkön laadusta yritykselle ylimääräisiä taloudellisia kustannuksia.
Ovensuljintehtaalle tehtiin suunnitelma energianseurantajärjestelmästä, jonka avulla voidaan seurata ja tehostaa energiankulutusta tehtaan eri osa-alueilla. Suunnitelma tehtiin olemassa olevan energianseurantajärjestelmän pohjalta, joten suunnitelman toteutettiin ovensuljintehtaan tarpeiden mukaisesti. Suunnitelmassa huomioitiin standardien ohjeistukset energianmittaus- ja energianhallintajärjestelmien toteutukseen.
Valaistusvoimakkuusmittaustuloksista nähtiin, että yrityksen on kannattavinta toteuttaa ovensuljintehtaan valaistus energiansäästösyistä led-putkivalaistuksella. Valaistusstandardeihin verrattaessa led-putkivalaistus on valaistusvoimakkuudeltaan parempi ja energiatehokkaampi vaihtoehto kuin loisteputkivalaistus. Lisäksi led-putkivalaistuksen vuosittaiset käyttökustannukset ovat pienemmät ja sen investoinnin takaisinmaksuaika on vain yksi vuosi.
Sähkön laadun mittaustulosten perusteella ovensuljintehdas täyttää sähkön laatustandardin vaatimat raja-arvot jänniteominaisuuksille. Sähkön laatu on siis hyvä ja loistehon kompensointi on toteutettu asianmukaisesti. Yritykselle ei aiheudu huomattavia kustannuksia sähkön laadun vuoksi.
Energianseurantajärjestelmän suunnitelmassa mittauspisteiksi valittiin ovensuljintehtaan tärkeimpiä sähkökeskuksia, joista suurin osa oli kiinteistön jakokeskuksia. Suunnitelma toteutettiin pilvipalvelupohjaisesti, jotta kulutustietoja voitaisiin tarkastella reaaliaikaisesti älylaitteiden välityksellä. Lisäksi huomioitiin vaihtoehtoinen esitystapa kulutustietojen näyttämiselle tehtaan info-tv-järjestelmän välityksellä, jolloin energiankulutusta voitaisiin havainnollistaa koko yrityksen henkilöstölle.
Ovensuljintehtaan valaistusvoimakkuusmittaukset mitattiin Tenmars TM 209 -valaistusvoimakkuusmittarilla nykyiselle loisteputkivalaistukselle ja tehtaan led-putkivalaistuksen koeasennusalueelle. Mittaustuloksia verrattiin valaistusstandardeihin SFS-EN 12464-1 ja SFS-EN 15193, joiden perusteella todettiin valolähteiden valon laatu ja energiatehokkuus. Lisäksi laskettiin valaistuksen vuosittaiset energia- sekä huoltokustannukset. Käyttökustannusten pohjalta selvitettiin led-putkivalaistuksen takaisinmaksuaika.
Ovensuljintehtaan sähkön laadun mittauksilla selvitettiin, esiintyykö sähköverkossa jänniteominaisuuksiin vaikuttavia häiriöitä. Sähkön laatua mitattiin Fluke 435 II -tehoanalysaattorilla yhteensä viikon ajan ovensuljintehtaan sähköpääkeskukselta. Mittaustuloksia verrattiin sähkön laatustandardiin SFS-EN 50160, joka määrittelee raja-arvot jakelujänniteominaisuuksille. Mittausten tarkoituksena oli selvittää, onko sähköverkossa sähkön laatua huonontavia tekijöitä ja aiheutuuko huonosta sähkön laadusta yritykselle ylimääräisiä taloudellisia kustannuksia.
Ovensuljintehtaalle tehtiin suunnitelma energianseurantajärjestelmästä, jonka avulla voidaan seurata ja tehostaa energiankulutusta tehtaan eri osa-alueilla. Suunnitelma tehtiin olemassa olevan energianseurantajärjestelmän pohjalta, joten suunnitelman toteutettiin ovensuljintehtaan tarpeiden mukaisesti. Suunnitelmassa huomioitiin standardien ohjeistukset energianmittaus- ja energianhallintajärjestelmien toteutukseen.
Valaistusvoimakkuusmittaustuloksista nähtiin, että yrityksen on kannattavinta toteuttaa ovensuljintehtaan valaistus energiansäästösyistä led-putkivalaistuksella. Valaistusstandardeihin verrattaessa led-putkivalaistus on valaistusvoimakkuudeltaan parempi ja energiatehokkaampi vaihtoehto kuin loisteputkivalaistus. Lisäksi led-putkivalaistuksen vuosittaiset käyttökustannukset ovat pienemmät ja sen investoinnin takaisinmaksuaika on vain yksi vuosi.
Sähkön laadun mittaustulosten perusteella ovensuljintehdas täyttää sähkön laatustandardin vaatimat raja-arvot jänniteominaisuuksille. Sähkön laatu on siis hyvä ja loistehon kompensointi on toteutettu asianmukaisesti. Yritykselle ei aiheudu huomattavia kustannuksia sähkön laadun vuoksi.
Energianseurantajärjestelmän suunnitelmassa mittauspisteiksi valittiin ovensuljintehtaan tärkeimpiä sähkökeskuksia, joista suurin osa oli kiinteistön jakokeskuksia. Suunnitelma toteutettiin pilvipalvelupohjaisesti, jotta kulutustietoja voitaisiin tarkastella reaaliaikaisesti älylaitteiden välityksellä. Lisäksi huomioitiin vaihtoehtoinen esitystapa kulutustietojen näyttämiselle tehtaan info-tv-järjestelmän välityksellä, jolloin energiankulutusta voitaisiin havainnollistaa koko yrityksen henkilöstölle.
