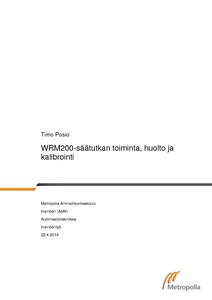

WRM200-säätutkan toiminta, huolto ja kalibrointi.

Abstract

Suomen Ilmatieteen laitos mittaa säähavaintoja usean sadan sääaseman ja kahdeksan tutkan avulla koko Suomea varten. Säätiedon käyttäjinä ovat kansalaiset, lentoliikenne, puolustusvoimat, tutkimuslaitokset sekä muiden maiden ilmatieteen laitokset, joiden kanssa tehdään yhteistyötä tutkimuksen parissa. Yksityiset yritykset ja julkinen sektori ovat usein riippuvaisia sääennustuksista, esimerkiksi maatalous ja energiatuotanto.

Suomen kahdeksasta säätutkasta, kuusi edustaa uudempaa kaksoispolarisaatio-teknologiaa. Edelliset yksipolarisaatio-tutkat olivat saksalaisvalmisteisia Gematronik Meteor 360 -mallisia laitteita. Tutkat ehtivät palvella yli 15 vuotta ja edustavat nyt jo vanhentunutta teknologiaa. Vanhat Meteor -tutkat päivitettiin uusiin Vaisalan WRM200 -kaksoispolarisaatiotutkiin vuosina 2009 - 2013 ja päivittämistä jatketaan kunnes kaikki kahdeksan tutkaa on saatu vaihdettua.

Insinöörityössä selvitettiin Ilmatieteen Laitoksen käyttämän Vaisala WRM200 -säätutkan toiminta ja sen huolto- ja kalibrointitehtävät. Tutkan toimintaa verrattiin edelliseen poistumassa olevaan Meteor 360 AC -säätutkaan. Säätutkien päätoimilaitteiden toiminta selvitettiin ja perustoiminnot selitettiin.

Työssä osallistuttiin Ilmatieteen Laitoksen huoltohenkilöiden kanssa säätutkan huoltoihin ja asennuksiin. Tiedot kerättiin useista Vaisalan ja Gematronikin dokumenteista, erillisistä julkaisuista ja huoltohenkilöiden haastatteluista. Säätutkien uudistamisprojekteihin osallistumalla ja siitä opittua tietoa hyväksikäyttämällä työn teon yhteydessä luotiin uudet ohjeistukset ja tarkistuslistat.

Lopputyöhön kerätyt tiedot ja luodut ohjeistukset helpottavat tulevia huoltohenkilöitä työssään. Uudet henkilöt saavat työn avulla tarvittavan perustiedon säätutkasta sekä tarvittavan ohjeistuksen mahdollisia huoltotehtäviä varten. Lopputyön avulla huoltohenkilöstö pystyy huoltamaan ja kalibroimaan uuden säätutkan oikealla tavalla ja varmistumaan kaikkien toimenpiteiden ja tehtävien läpikäynnistä.

Finnish Meteorological Institute (FMI) measures weather, with the help of over a few hundred weather stations and eight weather radars, for the whole of Finland. Users of weather information are citizens, aviation, military forces, research facilities and other countries' meteorological departments, with which FMI has been doing co-operative research. Private enterprises and the public sector, e.g. agricultural- and energy production sectors, are also quite often dependent on weather forecasts.

Six out of Finland’s eight weather radars represent newer double-polarization technology. Older, single-polarization radars, Gematronik Meteor 360’s, are made and modeled in Germany. The radars functioned well for 15 years, but now represent outdated technology. The old Meteor -radars were updated to Vaisala's WRM200 -double-polarization radars during the years 2009 - 2013. And updating will continue until the remaining two radars are updated.

Vaisala WRM200 - weather radars’ functions, maintenance and calibrational tasks were reported in this thesis. The functions of the radar were compared to the outdated Meteor 360 -radar. The main functional devices and their functions were researched and the basic functions were explained.

The writer took part in maintaining and installing the weather radar together with FMI's maintenance personnel for this thesis. The information was collected from several Vaisala’s and Gematronik's manuals and documents, different publications and interviewing the maintenance personnel. By participating in the renewal projects of the weather radars and using the information learned from them the instruction manual and checklists were created.

The information collected to the thesis and instructions created will help the future maintenance personnel in their work. The new personnel will get required knowledge of the weather radar and the instructions needed for the possible maintenance work. With the help of this thesis the maintenance personnel can maintain and calibrate the new weather radar the right way and make sure that all operations and tasks are made and taken care of.
