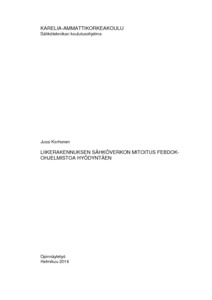

Liikerakennuksen sähköverkon mitoitus FebDok-ohjelmistoa hyödyntäen

Abstract

Tässä opinnäytetyössä tarkoituksena oli tutustua FebDok sähköverkonmitoitusohjelmaan ja mallintaa kyseisellä ohjelmalla erään tuotantolaitoksen sähköverkko. Opinnäytetyön toimeksiantajana oli Insinööritoimisto Jormakka Oy. Tehtävänä oli mallintaa rakenteilla olevan tuotantolaitoksen normaaliverkko, varmennettu verkko ja UPS-verkko sekä tarkastella saatuja tuloksia. Tuloksia tarkastelemalla selvisi, että joitain komponentteja oli vaihdettava, jotta saavutettaisiin standardien asettamat vaatimukset. Lopputuloksena tuotantolaitoksesta saatiin hyvin kattavat dokumentit jokaisen verkon osalta. Kaikki saadut tulokset ja dokumentit eivät kuitenkaan ole suunnittelussa välttämättömiä, sillä tiedot löytyvät muista saaduista dokumenteista. Tehdyn laskelman avulla pystyttiin parantamaan tuotantolaitoksen sähköverkon asianmukaista toimintaa.

The purpose of this thesis work was to introduce FebDok, a software for measuring and modeling electrical networks, and to model one manufacturing facility’s electrical network using the said software. The client for this thesis is Engineering company Jormakka oy. The task was to model the normal network, reserve network and UPS-network, as well as analyze the received results, for a manufacturing facility that is under construction. Upon analyzing the results, it was found that some components should be replaced in order to achieve the required standards. As the end result, comprehensive documents were obtained for each network, though all the documents and results are not necessary for planning, because the information can be found in other documents. With the calculations done, the functionality of the facility’s electrical network was improved.
