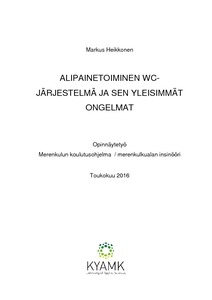

Alipainetoiminen wc-järjestelmä ja sen yleisimmät ongelmat

Abstract

Tässä opinnäytetyössä esitellään laivoilla käytettävien alipainetoimisten wc-järjestelmien yksittäiset komponentit ja niiden tehtävät järjestelmän osana. Tarkoitus oli kirjoittaa kattava selvitys, jonka avulla järjestelmien toimintaperiaatteen ja komponenttien väliset riippuvuudet ymmärtää selvästi. Selvitys kirjoitettiin sellaisesta näkökulmasta, että se tukisi mahdollisimman hyvin järjestelmiin liittyvää ongelmanratkaisua ja korjaus- sekä huoltotöitä. Koin selvityksen tarpeelliseksi, koska suomenkielistä opasta ei ole ollut saatavilla, eikä lähdemateriaaleissakaan ole selitetty helpoimpia vianetsintämalleja. Lähdemateriaalia on kerätty hieman laitevalmistajien oppaista, mutta valtaosa selvityksessä esitetystä tiedosta on työssä opittua käytännön kokemusta.

Työ etenee loogisesti selvittäen ensin toimintaan liittyvät fysikaaliset ilmiöt ja kehityksen nykyaikaan, sen jälkeen yksittäiset komponentit, ja lopuksi esitetään yleisimpiä vikaskenaarioita ja korjausehdotuksia niihin. Fysikaaliset ilmiöt ovat kaikissa järjestel-missä samat, mutta komponenttikuvauksissa on keskitytty toisen sukupolven vakuumikoneikoihin ja Evacin 90/900-sarjaan.

Opinnäytetyössä tuodaan esille huoltotöiden erottuvan yleensä komponenttikohtaisesti korjaavaan tai huoltavaan kunnossapitoon. Putkistojen ja vakuumikoneikoiden toimintavarmuus voidaan pitää hyvänä tekemällä niille vaadittavaa huoltotyötä, kun taas wc-istuinten koneikoiden kohdalla huolto on lähes poikkeuksetta korjaavaa. Erityisesti heikko ja epäsäännöllinen putkiston ylläpito lisää korjaustoimenpiteiden tarvetta. Wc-istuimen yksittäisten komponenttien vikatilanteiden todettiin ilmenevän usemmalla eri tavalla, jolloin nopeassa huoltotyössä korostuu työntekijän kyky ymmärtää järjestelmän toiminta ja näin löytää viallinen komponentti. Myös laadukkaan dokumentoinnin tärkeyttä sekä säännöllisesti tehtävien huoltojen että poikkeustilanteiden kohdalla korostetaan.

The objective of the thesis was to report the working principle of vacuum operated marine toilet systems and to describe the different components within the system and their interdependencies. The thesis was written to support the fault finding and problem solving involved as much as possible. There was need for such a report because there is no such Finnish material freely available, and even in the English manuals there are no clear troubleshooting instructions. Some source material was obtained from for example operational manuals, but the research is mostly based on work experience.

The thesis begins with the description of the physical phenomena that enables the entire system and its different generations. Then all the most common components are introduced and described. Also, the most usual problem scenarios with the easiest ways to troubleshoot and remedy these situations are discussed. The physics behind all these systems are the same regardless of the manufacturer, but in this thesis the focus is on the second generation of vacuum generating units and the Evac 90/900 series.

Whether the maintenance work related to these systems is divided into preventive or repairing maintenance is usually dependent on the component. The piping and vacu-um generating units are usually very reliable if sufficient maintenance work is carried out and the work is then usually limited to preventive maintenance. Other components in the system don’t usually need any preventive maintenance, but they may need repairing maintenance. Insufficient and irregular maintenance of the pipelines is the most common cause of problems and it may present itself in many different ways. Also, problems with individual components often have different symptoms. This is the reason why a thorough understanding of the entire system is extremely important when trying to troubleshoot it. A high level of documentation and reporting is also a key issue in having a good working system
