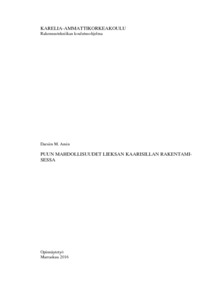

PUUN MAHDOLLISUUDET LIEKSAN KAARISILLAN RAKENTAMISESSA

Abstract

Tiivistelmä Tämän opinnäytetyön tavoitteena oli Lieksan puukaarisillan suunnittelu ja rakenteiden kestävyyksien laskeminen. Opinnäytetyössä kerrotaan myös sillankaiteiden rakenteista. Silta on kaksiaukkoinen liimapuinen kaarisilta, sillan päätuet ovat teräsbetonia ja kalliota. Ajoradan leveys on 6 metriä, ja kevyen liikenteen kaista on tehty puurakenteisena ulokkeena, jossa myös kansilaatta on puusta. Kevyen liikenteen kaistan leveys on 3 metriä. Sillan pääkannattimina toimii kaksi liimapuukaarta. Kansilaatan rakennetyyppi on liimapuupalkit, palkit asennetaan rakenteessa vierekkäin kiinni toisiinsa. Kannen päälle tehdään vesieristys ja sen päälle tehdään asfalttinen kulutuskerros. Sillankaide on suunniteltu sillan suunnittelun yhteydessä. Kaiteeseen kuuluu pylväiden ja reunapalkkiin liittyvien kiinnitysosien sijoitus siltaan yksityiskohtaisesti. Laskelma ja mitoitusprosessi on suoritettu Autodesk Robot Structural Analysis 2016 FEM-ohjelmalla ja on piirretty sillan piirrokset AutoCAD-ohjelmalla.

Abstract The aim of this thesis is to design Lieksa wood arch bridge and calculation of structures. This thesis is also describing bridge railing structures. The bridge type is a double-spans glulam arch bridge; bridge head supports are founded in concrete and rock. The vehicle traffic width is 6 meters, pedestrian and bicycle lane is of timber-framed cantilever, where also the cover plate was made of wood, pedestrian width is 3 meters. Main girders of the bridge were made from two laminate timber arch. Deck slab type of construction is wood beams; beam structure is mounted next to one another. On top of the cover is done waterproofing, and on top of it is made of asphalt wearing course. The bridge railing is planned with the connection of bridge design. Rails include columns and horizontal beams of the fastening position the bridge detail. The calculation and design process of the bridge were made by Autodesk Robot Structural Analysis 2016 FEM-program, and I drew a bridge drawing by AutoCAD-program.
