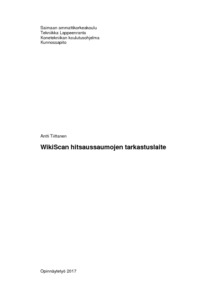

WikiScan hitsaussaumojen tarkastuslaite

Abstract

Tämän opinnäytetyön tarkoituksena oli tutustua WikiScan-merkkiseen hitsaussaumojen mittauslaitteeseen. Inspecta Oy:n suunnitelmissa on tulevaisuudessa ottaa käyttöön sähköiset hitsaussaumojen raportointimenetelmät, vähentää paperiarkistoja sekä yhtenäistää tarkastusmetodeja. Näihin tarpeisiin tarjoaa Servo-Robot inc.:in valmistama WikiScan vaihtoehdon, johon tässä opinnäytetyössä tutustuttiin. Työn tarkoituksena oli tutkia, kuinka hyvin WikiScanin mittaukset vastaavat laboratoriomittauksia ja voiko Inspecta käyttää kyseistä laitetta omien asiakkaidensa hitsisaumojen tutkimiseen. Lisäksi tutkittiin laitteen raportointiominaisuuksia. Inspectan laatupäällikkö Juha Visurilta saatiin tutkittavaksi WikiScan-laite ja omatoimisesti tutustuttiin sen käyttöön. Mittauksia varten koekappaleita tehtiin Saimaan ammattikorkeakoulun laboratoriossa sekä Inspectan Varkauden toimipisteessä. Lisäksi saatiin Inspectan Vantaan toimipisteestä mitattavaksi muutamia koekappaleita. Varsinaiset mittaukset suoritettiin Lauritsalan paloasemalla, joka on tämän opinnäytetyöntekijän harrastuspaikka. Tarkkoja mittauksia varten rakennettiin tarkoitukseen sopivia telineitä sekä WikiScanille että koekappaleille. Lisäksi asennettiin WikiScanin tietokoneohjelma tietokoneeseen ja tutustuttiin ohjelman käyttöön ja ominaisuuksiin. Lopuksi tehtiin kerätystä aineistosta taulukot, vertailtiin laboratorion tuloksia WikiScanilla saatuihin tuloksiin ja tehtiin päätelmät laitteen mittauskyvystä.

The purpose of the research was to examine how the WikiScan is suitable for the use of Inspecta Oy. The WikiScan is a handheld welding inspection system, manufactured by Servo-robot Inc. in Canada. The work was commissioned by Inspecta Oy, who needs the new technology for welding inspections and reporting. Especially they want to know, how well the WikiScan can find the undercuts. Another important thing is the reporting. Nowadays inspectors are using paper and pen. In future, reporting is supposed to be made digitally.

The WikiScan for this thesis was from Inspecta by quality manager Juha Visuri. The testing was done in the Lauritsala firestation. The tests were made by three different groups of test pieces. In the school laboratory were steel plates with different sizes of slots made. Other two groups of test pieces were received from Inspecta, where they also were measured. Then the Inspecta’s results were compared to the Wikiscan’s results and the conclusion was made. The reporting feature is tested by others while working. Data for this study were col-lected by Inspecta, the manufacturer of WikiScan, the Internet, and Sintrol Oy, which was previously WikiScan importer.

The results of the study show that the WikiScan got less measurement results than laboratory. This concerns also the undercuts. In addition WikiScan found undercuts where they are not. WikiScan creates a report on the Excel-file, so the reporting feature is easy to use and working great.
