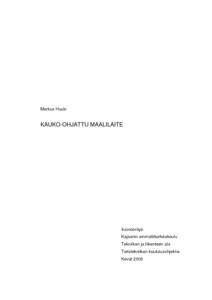

KAUKO-OHJATTU MAALILAITE

Abstract

Insinöörityönä suunniteltiin ja rakennettiin kauko-ohjattu maalilaite tarkkuusammuntaan. Lait-teen tehtävä oli helpottaa tarkkuusammuntaa pitkille matkoille, koska laitteen täytyi ilmaista osuma ampujalle kääntämällä taulu alas. Osuman tunnistus toteutettiin tärähdysanturilla. Osuman tullessa tauluun laskurin lukuarvon tuli kasvaa yhdellä. Ampujalle tuli lähetin, jolla maalitaulua laskettiin sekä nostettiin ampujan niin halutessa. Maalilaite suunniteltiin toimimaan 12 V:n akulla ja ohjaukset toteutettiin releil-lä. Maalilaitteen runko rakennettiin teräksestä ja osat hitsattiin paikoilleen. Tarvittavat sähkö-kytkennät sijoitettiin kauemmaksi itse maalilaitekehikosta. Lähetin-vastaanotin toteutettiinkahdella PMR-radiopuhelimella. Laitteelle suoritettiin Kajaanin ampumaradalla testaukset, jotka osoittivat laitteen toimivuuden halutulla tavalla. Laite reagoi osumaan ja kirjasi osumat laskuriin. Kauko-ohjaus toimi moit-teettomasti.

The goal of this Bachelor’s thesis was to design and build remote controlled target equipment for sharp shooting. The purpose of the equipment is to make sharp shooting easier in longer distances, because the equipment should indicate a hit to a shooter by turning the target down. The recognition of the shoot was carried out by a shock sensor. The number of the counter is to grow by one when the shoot comes. The shooter gets a transmitter with which the target could be dropped and lifted when required. The target equipment was designed to function by a 12 V battery. The control is carried out by a relay. The frame of the target equipment was built from iron and the part was welded into position. The electrical connections were situated forward from the frame of the target equipment. The transmitter-receiver was implemented by 2 PMR –radio telephones. The testing of the target equipment was made at the firing track in Kajaani. The tests showed that the target equipment works as desired. The target equipment reacted to a hit and printed hits into the counter. Remote control worked flawlessly in shooted distances.
