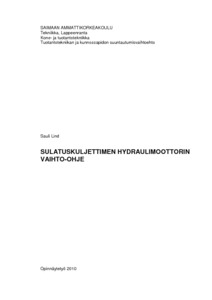

Sulatuskuljettimen hydraulimoottorin vaihto-ohje

Abstract

Työn aiheena on tarkastaa nostopalkit ja nostoapuvälineet, suunnitella tarvittavat muutokset hoitotasoille ja putkistoille ja laatia ohje hydraulimoottorin vaihtamiseksi. Tarkoituksena ei ole työn laajuuden takia suunnitella sulatuskuljettimen pohjoispuolen moottorille vaihto-ohjetta, vaan suorittaa ainoastaan nostopalkkien ja –apuvälineiden ja hoitotasolle tehtävien muutosten tarkastus.

Moottoria koskevat tiedot ja kuvat on etsitty SAP-tietojärjestelmästä, dokumenttiarkistosta, valmistajan huolto-ohjeesta ja muista erillisistä lähteistä. Nostopalkkien kuntoa on arvioitu erilaisilla lujuuslaskuilla.

Työn suorittamiseen sisältyi mitoitusta, nostopalkkien tarkastelemista laskien, tarvittavien nostoapuvälineiden hankintaa, suunnittelua, hoitotason muutosten tekeminen AutoCAD– ja Solidworks–ohjelmalla ja haastattelut laitosmiesten ja sellutehtaan suunnittelijoiden kanssa.

Vaihto-ohje on työssä liitteenä.

The subject of my degree work is to inspect the lifting beams and lift tools, plan necessary changes for servicing platforms and pipes and write a guide for replacement of the hydraulic motor. Due to the scope of this work any replacement guide for the hydraulic motor that is located at north side of melting conveyor will not be written. For the motor of the north side only inspections of lifting beams, lift tools and changes for servicing platforms are carried out.

Information and pictures of the motor have been looked for in the SAP-information system, archives of document, a guide of manufacturer and other separate sources. The state of lifting beams has been estimated by means of different calculations of mechanics of materials.

The work included measuring, calculation of lifting beams, acquiring necessary lift tools, planning, and performing changes for the servicing platforms with AutoCAD and Solidworks programs as well as interviews of employees.

As a result of this degree work the company gets a replacement guide
