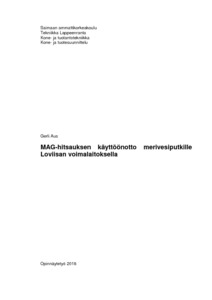

MAG-hitsauksen käyttöönotto merivesiputkille Loviisan voimalaitoksella

Abstract

Tämän opinnäytetyön tavoitteena oli saada aikaan uusi hitsausohje Loviisan ydinvoimalaitokselle merivesiputkien hitsausta varten. Laitoksella on käytössä TIG- ja puikkohitsaus, ja haluttiin saada käyttöön myös MAG-hitsaus. Koska laitoksella ei ollut aiempaa kokemusta MAG-hitsauksesta, täytyi menetelmän käyttöönottoa varten suorittaa menetelmäkoe. Uuden hitsausohjeen käyttöönottoa varten oli käytävä myös viranomaisprosesseja, sillä kyseessä on ydinvoimalaitos.

Työn teoriaosuus perustuu voimassaoleviin standardeihin ja säädöksiin sekä alan kirjallisuuteen. Lisäksi haettiin tietoja laitoksen arkistosta ja tietojärjestelmistä. Voimalaitoksella on tehty menetelmäkokeita aiemminkin, mutta ennestään tutuille hitsausmenetelmille. Menetelmäkokeiden ohjeisto sekä standardit ovat muuttuneet melko paljon sittemmin.

Opinnäytetyön tuloksena saatiin aikaan uusi menetelmäkoesuunnitelma sekä esituotannollinen hitsauskoesuunnitelma (työkoesuunnitelma). Molemmat kokeet sekä rikkomaton aineenkoetus saatiin suoritettua. Menetelmäkoe ei läpäissyt testejä kummankaan koekappaleen kohdalla, mutta esituotannollinen hitsauskoe saatiin hyväksytysti eteenpäin rikkovaan aineenkoetukseen. Valmista hitsausohjetta ei tämän työn puitteissa ehtinyt tekemään, sillä laitoksella on melko pitkät sekä sisäiset että viranomaiskäsittelyajat. Jatkotoimenpiteinä on koottava työkokeesta tulosaineisto sekä lähetettävä se Säteilyturvakeskukseen hyväksyttäväksi. Tarvittaessa menetelmäkokeen sisältöä on hieman muutettava ja hitsattava uusi menetelmäkoe putken päittäisliitoksen osalta.

The purpose of the thesis was to commission MAG welding for sea water pipes at Loviisa power plant. The company already has welding procedure specifications for TIG welding and electrode welding. MAG welding speeds up welding of the work pieces.

The methods of research and gathering material for this thesis were using SFS standards and branch-specific literature. Additionally material was found at the power plant's archive. There has been some welding procedure tests at the plant in the past. Instructions and standards have changed since significantly.

The final result of this thesis was a welding procedure test plan and a pre-production test plan. Also both of the tests were carried out. There were two test pieces for the welding procedure test and one test piece for the pre-production test. Neither of the test pieces of the welding procedure test passed NDT, none destructive testing. The test piece of the pre-production test passed NDT and is proceeding on for destructive tests. A welding procedure specification was not carried out, since the final tests are not completed. Further inspection is required with renewal of the welding procedure tests.
