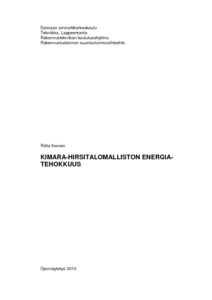

Kimara-hirsitalomalliston energiatehokkuus

Abstract

Tarkoituksena oli tutkia Kontiotuote Oy:n valmistamien vuosien 2009 ja 2010 Kimara hirsitalo- ja huvilamallistojen energiamääräystenmukaisuutta ja erilaisten rakenteiden vaikutusta energiatehokkuusluokkaan kyseisten vuosien määräysten mukaisesti.

Laskelmia tehtiin viidellä eri hirsivaihtoehdolla: liimattu- eli lamellihirsi 205 mm x 220 mm, pyöreä lamellihirsi 230 mm, lamellihirsi 180 mm x 195 mm, pyöröhirsi 210 mm sekä höylähirsi 95 mm x 170 mm lisäeristettynä sisäpuolelta. Lisäeristys oli vuonna 2009 140 mm ja vuonna 2010 190 mm mineraalivillaa.

Laskelmat aloitettiin tekemällä tasauslaskelma, jonka avulla tarkistettiin lämpöhäviöiden määräystenmukaisuus. Kokonaislämpöhäviötasauslaskelmalla laskettiin Kontiotuotteen vakiorakenteita eri hirsillä ja neljällä erilaisella alapohjavaihtoehdoilla, täyttikö talomalli kyseisen vuoden määräykset. Jos talo ei täyttänyt lasketuilla rakenteilla määräyksiä, parannettiin yläpohjarakenteita, ikkunoita, ilmavaihdon lämmöntalteenoton vuosihyötysuhdetta tai rakennuksen ilmanvuotolukua.

Kun tasauslaskelmalla oli osoitettu rakennuksen lämpöhäviöiden määräystenmukaisuus, tutkittiin vuoden 2009 laskelmissa Energiajunioriohjelmalla mihin energialuokkaan tutkituilla rakenteilla päästään. Vuoden 2010 laskelmissa käytettiin Dof-Energiaohjelmaa. Tämän jälkeen rakenteita parannettiin ja laskettiin jokaisella rakenteella saavutettu energialuokka sekä kirjattiin ylös aina se rakenneyhdistelmä, jolla minimissään uusi parempi energialuokka saavutettiin.

Laskelmien tulokset koottiin taulukkoon, josta nähdään, minkä energialuokan talot erilaisia hirsiä ja rakenteita käyttäen saavuttavat.

Taulukot ovat Kimara-myyjien ja tarjouslaskijoiden apuna, kun valitaan hirsitalon ostajalle sopivia rakenteita ja talon ostajan haluamaa energialuokkaa hirsitaloonsa.

Vuoden 2009 rakenteilla ja vertausarvoilla laskettiin 23 hirsitalomallia ja vuoden 2010 rakenteilla ja arvoilla 25 talomallia.

The aim of this thesis is to study the energy efficiency of the 2009 and 2010 collection of Kimara log houses and cottages witch are produced by Kontiotuote Oy. In addition, the energy of the buildings is compared to the regulations of those years.

The calculations were completed with the five different logs: laminated (glued) log 205 mm x 220 mm, round laminated log 230 mm, laminated log 180 mm x 195 mm, round log 210 mm and the rectangular log 95 mm x 170 mm with supplementary isolation inside (mineral wool) 140 mm in 2009 and 190 mm in 2010.

The calculations were started with the calculation of compensation to check if the heat loss is as prescribed in regulations. With the heat loss calculation of compensation it was calculated if the particular house type was in compliance with the regulations with different logs and with four different base floor alternatives. If the house type was not in compliance with the regulations, the structures were improved with better roof isolation, better windows, better annual efficiency of the heat recovery unit or lower air leak number of the building.

When the compliance with rules has been proved with the compensation calculations, the new energy classes of the houses were determined in 2009 with Energiajuniori program and in 2010 with Dof-Energy program. After this the structures were improved and the new energy class was calculated. The new structure with minimum compliance with the regulations was recorded.

The results of the calculation were collected on a sheet, where you can see what kind of energy classes different houses can achieve with different structures.

The sheet helps the salesmen and quotation calculators to choose suitable structures to the buyers of log houses and helps buyers to choose a suitable energy class for themselves.

There were 23 house models to be calculated with the structures of 2009 and 25 models with the structures of 2010.
