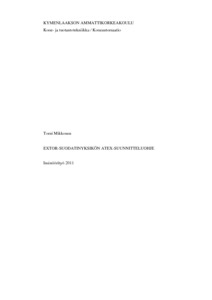

Extor-suodatinyksikön ATEX-suunnitteluohje

Abstract

Insinöörityön tavoitteena oli luoda Extor Oy:lle pölynpoistojärjestelmiä koskeva ATEX-suunnitteluohje sähkölaitteiden osalta. Suunnitteluohjeissa perehdytään laitteiden tilaluokitukseen ja tilaluokituksen asettamiin vaatimuksiin sekä sähköisten komponenttien että niiden asennusten osalta. Työssä esitellään keskeisimmät ATEX-menetelmät ja -vaatimukset pölynpoistojärjestelmien suunnittelussa.

Tämän ATEX-suunnitteluohjeen tavoitteena on helpottaa pölynpoistojärjestelmän suunnittelua räjähdysvaaralliseen tilaan. Suunnittelun edellytyksenä on ATEX-lainsäädännön tunteminen.

Työssä perehdytään aluksi yleisesti siihen, mitä ATEX on, mitä se koskee ja mitä se edellyttää. Työssä kuvataan pölyn aiheuttamia vaaroja ja niiden välttämiseen käytettyjä menetelmiä. Näiden lisäksi esitellään ohjeita laitteelle vaadittavan tilaluokituksen luomiseksi sekä käydään läpi tilaluokkiin sopivat laitteet ja asennustavat. Laitteen merkintä ja dokumentointi, sekä laitteen tarkastusvaatimukset esitellään myös tässä työssä. Esimerkkilaitteistona käytetään Extor 3000 pölynpoistojärjestelmää. ATEX-suunnitteluohjeen on tarkoitus edesauttaa turvallisen laitteen luomista räjähdysvaaral-liseen tilaan.

The objective of this engineering work was to create dustextractionsystems for the design of instruction ATEX electrical equipment for Extor Oy The design guidelines focuse on equipment status classification and space requirements set by the classification of electrical components and their installation. The paper presents the main methods and ATEX requirements for the design of dust extraction systems.

The aim of this ATEX planning guide is to facilitate the design of dust extraction systems for explosive atmospheres. The design requires knowledge of the ATEX legislation. The first section of the paper discusses what ATEX is and what it requires. The work describes the dangers caused by dust and the methods used to avoid them. In addition, the paper presents instructions required to create a single device-specific classification and goes through area in classes, suitable equipment and installation methods. The device labeling and documentation, as well as equipment inspection requirements are also presented here. The device used in this example is Extor 3000 dust removal system. The ATEX planning guide is meant to help secure the device in explosive atmospheres.
