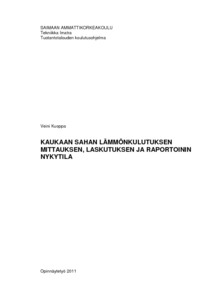

Kaukaan sahan lämmönkulutuksen mittauksen, laskutuksen ja raportoinnin nykytila

Abstract

Sahalla kulutetaan paljon lämpöenergiaa puun kuivauksessa ja osin rakennusten lämmityksessä. Kuivauksessa käytettävää lämmönkulutusta mitataan useilla eri mittausperiaatteella ja useissa eri pisteissä. Mitattu tieto jalostuu automaatiojärjestelmissä numerolliseksi luettavaksi tiedoksi. Mitattua tietoa käytetään apuna kuivauksen energian kulutusta ja kustannuksia seurattaessa. Mitatuista lämmönkulutustiedosta tehdään kuukausittaisia raportointeja ja vuosittaista seurantaa.

Opinnäytetyöni tavoitteena oli selvittää Kaukaan sahan kiertovesiputkistossa olevien kuivaamoiden lämmönmittausten toimivuus nykyisessä kiertovesiputkistossa ja kuivaamoiden kulutuksen seurannasta tulostuvan kuukausiraportin rivitietojen mittauspisteet. Sahan kuluttaman lämpöenergian mittauksissa oli ollut selittämättömiä eroja laskutukseen verrattuna. Sahan kiertovesiverkoston lämpöenergia ostetaan sellutehtaalta, joten sen mittaus ja laskutus oli osa tutkimusta.

Työn alussa selvitin kiertovesiverkoston toiminnan ja siinä olevat mittauspisteet. Mittauspisteiden selvityksessä minulla oli käytettävissäni sahan putkistopiirustuksia ja kuivaamon sekä kunnossapidon henkilöstön apu. Tämän jälkeen selvitin automaatioasentajan ja ulkopuolisen järjestelmien suunnittelijan kanssa sahan kuukausiraportoinnin rivitietojen alkuperän ja jalostumisen tietojärjestelmissä.

Työn toisena osa-alueena oli sahan kuluttaman höyryn mittauspisteiden ja sellutehtaan laskutuksen selvittäminen. Höyryn mittauspisteiden sijaintien tiedot ja laskutuksen kuukausitiedot vuodelta 2010 sain sellutehtaalta. Tutkimalla vuoden 2010 sellun laskutuksen mittaustietoja ja sahan mittaamia kuivauksen lämmönkulutustietoja muodostin niistä Excelissä kaavioita ja kuvaajia. Kaavioita ja kuvaajia vertaamalla selvitin mittauserojen syitä.

Työn tuloksina havaittiin lauhteen virtausmittauksissa eroja. Höyryn mittauksen tiedon jalostuminen järjestelmissä tulisi varmistaa. Mittauslaitteiden kalibrointeja pitää suorittaa mittaustietojen ollessa ristiriitaisia. Sahalle uusia kuivaamoita rakennettaessa tulisi niihin asentaa lämmönkulutuksen mittaukset. Lisäämällä sahan kiertovesiverkostoon sen täyttymisen mittaava mittari paljastuisivat mahdolliset putkivuodot nopeammin.

There is a large heat energy expenditure at the sawmill. The energy is mainly used for drying timber and partially heating the buildings. The expenditure of the heat energy during the drying process is measured with several different measuring principles and in several different locations. The measured information will be reformed to readable numerical information in automation systems. The measured information is used as a tool when following the energy consumption and financial costs of the drying process. The information is used for monthly- and yearly- based reporting concerning the heat energy expenditure.

The goal of my thesis was to find out the functionality of heat measuring systems of drying platforms located at the water circulation pipelines at the Kaukas Mill. The object of the study was the current water circulation pipelines. In the thesis it was also examined the measuring points of a monthly report about consumption of drying platforms. There have unexplainable differences between the measurements on the heat energy and invoicing. The heat energy, used at the sawmill’s water circulation pipelines, is bought from the cellulose factory, thus its measuring and invoicing was part of the study.

At the beginning of the study it was found out the functioning principles of the water circulation pipelines and the measuring points in it. When examining measuring points I was given access to the sawmill’s blueprints of the pipelines, drying platform personnel’s help and maintenance department’s help. After this phase it was examined with an automation installation person and an external systems planner the origin of the monthly reports’ line information and how this information was reformed in information systems.

The other main component of the study was to find out the current situation of measuring points and invoicing linking to the steam consummated by the sawmill. Locations of steam’s measuring points and the monthly records of invoicing during the year 2010 were given from the cellulose factory. Researching information from 2010 about cellulose factory’s invoicing information and the heat expenditure information measured at the sawmill it was possible to form diagrams by utilizing Microsoft Office Excel.

As results of the study it can be said that clear differences concerning condensed steam’s measuring were observed. It was also found out that the reforming of information, concerning steam measuring in the system, should be secured. The calibration of measuring equipment should be made when collected information shows conflicting results. When building new drying platforms at the sawmill measuring equipment for heat consumption should be installed. If a meter, which would report about fulfilling, would be installed into water circulations pipelines, it would reveal faster possible leakages.
