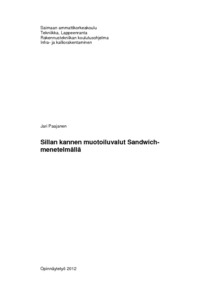

Sillan kannen muotoiluvalut Sandwich-menetelmällä

Abstract

Siltojen korjauksia tehtäessä joudutaan yleensä uusimaan myös sillan kansien vesieristeet. Niiden alta löytyy usein rapautunutta ja kloridisoitunutta betonia, joka joudutaan piikkaamaan tai jyrsimään ja päälle tekemään muotoiluvalu. Yleensä muotoiluvalun paksuus on alle 50 mm, mutta on myös kohteita, joissa muotoiluvalun paksuudeksi tulee jopa yli 150 mm. Opinnäytetyössä tutkittiin sillan kannen kerroksellista korjausmenetelmää ja sen toimivuutta sillan kansien paksuissa muotoiluvaluissa. Sandwich-menetelmässä valetaan Suomen Rakennelujitus Oy:n erittäin tiivis Silko-hyväksytty SRL 60/6/RH itsetiivistyvä betonimassa valmisbetoniaseman P-lukubetonilla tehdyn tasausvalun päälle.

Opinnäytetyöhön liittyvät testaukset ja kokeet tehtiin Suomen Rakennelujitus Oy:n laboratoriossa Joutsenossa. Tutkittavia kohteita olivat betonien kosteus-käyttäytyminen sekä eri rakennekerrosten väliset tartuntavetolujuudet. Kosteusmittauksissa käytettiin kuivatus-punnitus-menetelmää absoluuttisen kosteu-den määrittämiseen sekä Tramex-pintakosteusmittaria koelaatan pintakosteuk-sien seurantaan ennen epoksitiivistystä.

Opinnäytetyön tuloksena saatiin kuva betonien kosteuskäyttäytymisestä epoksitiivistyksen jälkeen. Tartuntavetolujuudet eri rakennekerrosten välillä täyttivät InfraRYL 2006:n vaatimukset. Kokeet jatkuvat menetelmän kehittämiseksi ja tuomiseksi käyttöön työmaille.

When making repairs to bridges the water insulation of the bridge deck usually has to be renovated. The concrete of the bridge deck above the water insulation is often crumpled and it must be removed by water chiselling or milling and after that make a repair cast. Usually the repair cast thickness is less than 50 mm, but there are also sites where the thickness of repair cast comes up to more than 150 mm. This thesis studied the bridge deck layered repair method and its effectiveness in thick bridge deck design in the casting. In the Sandwich method a very tight SILKO approved SRL 60/6/RH self-compacting concrete is cast on top of the evening cast.

Testing was carried out in Suomen Rakennelujitus Oy laboratory in Joutseno. The thesis studied concretes’ moisture behavior and the different structural layers’ tensile strength. Moisture measurement used the drying-weighing method for the absolute humidity to determine the den, as well as the surface moisture measurement Tramex-meter follow up the test plate before epoxy insulation.

The result of this thesis was the image of concrete moisture behavior after epoxy insulation. The tensile strength of the structure between the layers met InfraRYL 2006 requirements. Experiments are continuing to develop the method in order to bring it into use at the sites.
