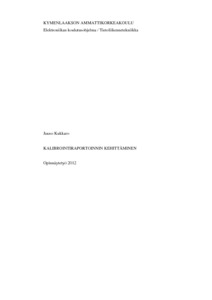

KALIBROINTIRAPORTOINNIN KEHITTÄMINEN

Abstract

Tämä opinnäytetyö on tehty toimeksiantona sähkötarvikkeita valmistavalle Strömfors Electric Oy:lle sähkötarviketestauslaboratorion sekä tuotannon laadunvalvonnassa käytettävien sähköisten suureiden mittalaitteiden kalibrointia varten. Pyrkimyksenä oli luoda Strömforsin käyttöön kevyt, mutta teknisesti kattava kalibrointijärjestelmä, soveltaen mittauksia koordinoivien järjestöjen ja kaupallisten toimijoiden malleja. Työ alun pohjustus pyrkii luomaan sillan valmistavan teollisuuden mittausten ja kansainvälisten standardien sekä korkeimman tason mittanormaalien välille. Tavoitteena on osoittaa miten kalibrointitoimintaa pyritään ohjaamaan ja mitä sillä pyritään saavuttamaan. Työn käytännön tarkoituksena on kartoittaa mittausepävarmuuteen vaikuttavia tekijöitä, niiden merkitystä kalibrointiin sekä kehittää tehtaan sähköisten mittalaitteiden kalibrointien kirjausta. Kirjausten kehityksen ja kalibroinnin standardoimisen pohjana on hyödynnetty muun muassa EURAMET:n julkaisemia ohjeita. Apuna on käytetty myös mittalaitevalmistajien suosittamia käytäntöjä, jotka ovat lähtöisin valmistajien sisäisistä toimintamalleista. Käytännön tuloksena syntyi kalibrointilomake, johon on sisällytetty ohjaus GPIB-väylän kautta referenssimittarin arvojen talteenottoa varten. Toiminnallisuuden mahdollistava lähdekoodi itsessään on avointa ja käytetyt työkalut ovat yleisesti saatavilla normaalissa yritysympäristössä. Myös käytetyn GPIB-adapterin dokumentaatio sekä lisäsovelluksia on vapaasti saatavilla. Lomake toimii hyvänä pohjana muidenkin mittaustulosten tallentamisen automatisoinnille niin laadunvalvonnassa kuin kalibroinnissakin tehtaalla. Lisäetuna toteutukseen valitulla kalustolla saavutettiin kustannussäästö pienentämällä leasing-tietokoneiden kantaa.

This thesis work was commissioned by wiring device manufacturer Strömfors Electric Oy for the calibration of electrical measurement devices used in the factory’s testing laboratory and production quality assurance. The aim was to develop a light but yet comprehensive calibration system by utilizing international standardizing organiza-tions’ guidelines and commercial manufacturers’ best practices. The thesis aims to provide a bridge between measurements in the manufacturing in-dustry and the highest level of international standards and definitions of units. In prac-tice, it tries on identify factors affecting the uncertainty of measurement, their relative effect to the calibration and develop the recording of results during calibration proc-ess. As a result, an interactive form was created which has functions embedded to control and record the results of the reference instrument over GPIB bus. The code enabling the functionality in the form is open sourced and the office tools used are widely available in a normal business environment. Also, the used the GPIB bus adapter has its documentation and several other applications freely available. The form serves as a good basis for the management of calibration results and can further be used to in-crease automation of recording measurements in laboratory and quality control appli-cations. Reducing the costs by cutting the number of necessary lease-based computers was an additional benefit.
