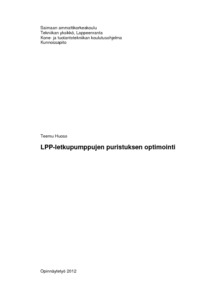

LPP-letkupumppujen puristuksen optimointi

Abstract

Tämän opinnäytetyön aiheena oli määrittää eri kokoluokan LPP-letkupumpuille tarvittava letkunpuristus. Tutkimustyö suoritettiin Flowrox Oy:n toimeksiannosta.

Työn taustana oli yrityksen tarve saada tietoa letkuun tarvittavasta puristuksesta tietyillä vastapaineilla, jotta saavutetaan tarvittava tuotto. Tutkimus tehtiin Flowrox Oy:n Lappeenrannan toimipisteessä sijaitsevassa laboratoriossa. Kaikki tutkittavat pumput sijaitsivat laboratoriossa ja olivat liitettyinä putkilinjastoon, jonka avulla pumppuja pystyttiin koekäyttämään.

Mittausten suunnittelussa kartoitettiin, kuinka suurilla vastapaine- sekä tuottoarvoilla puristusta tulisi selvittää. Arvojen valinnassa oleellisena osana toimi asiakkaiden käyttämät arvot. Mittaukset tehtiin kolmella eri kokoluokan pumpulla: LPP-T80, LPP-T65, LPP-T40. Tutkittavina letkuina toimi kaksi eri materiaaleista valmistettua letkua: NR sekä NBR.

Puristuksen arvoina käytettiin momenttia. Puristus säädettiin pumpun paininpyörään momenttiavainta käyttäen. Suunnittelussa kartoitettuja vastapaine- ja tuottoarvoja testattiin jokaisella pumpulla erikseen ja tulokset kirjattiin mittauspöytäkirjaan.

Saatujen tulosten perusteella todettiin, että suuremmalla vastapaineella sekä tuotolla puristusta vaadittiin enemmän. LPP-T40-pumpulla testattiin myös aivan uuden letkun sekä vuorokauden pyörimisen jälkeen vaatimaa puristusta. Uusi letku tarvitsi vähemmän puristusta haluttujen arvojen saavuttamiseksi kuin vähän pyöritetty letku.

The subject of this thesis was to optimize hose compression for a different pressure and flow rate of LPP peristaltic hose pumps. The work was commis-sioned by Flowrox Oy.

The background for the work was the company’s need for having information about hose compressions while pumping with the specific pressure so that necessary flow rate could be produced. The hose compression’s research was examined at the Flowrox’s laboratory where all LPP-T hose pumps were placed.

The values of the pressure and flow rate were decided in the planning process. The values were almost the same as the ones the customers have used in their processes. The measurements were made using pumps of three sizes: LPP-T80, LPP-T65, LPP-T40. The hoses under the research were made from two different materials: natural rubber (NR) and nitrile rubber (NBR). The value of the hose compression was torque, which was adjusted with torque wrench. All pumps and hoses were tested with values that were decided during the planning phase and the results were placed in the measurement record.

The results of the measurements show that more hose compression is needed with the higher pressure and flow rate. A new hose needs less compression right after the installation but after several hours of rotating the hose needs more compression.
