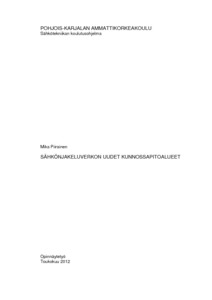

Sähkönjakeluverkon uudet kunnossapitoalueet

Abstract

Työssä luodaan sähkönjakeluverkolle johtolähtökohtaiset kunnossapitoalueet, jotta kunnossapitotoimien, kuten raivauksen vaikutus johtolähdöllä tapahtuviin sähkönjakelunkeskeytyksiin voidaan todeta. Alueille suunnitellaan keskijännitejohtomääriltään tasainen kuuden vuoden raivausohjelma, jonka käyttöönottokustannukset minimoidaan ja niistä laaditaan kustannusarvio. Viimeiseksi tehdään työkalu, jolla voidaan tutkia sähköverkon kohteiden tarkastuskustannuksia, jos tarkastusvälejä pidennetään.

Kunnossapitoalueet muodostettiin keskijännitejohtolähtöjä mukaileviksi ja taajamista luotiin omat alueensa. Vuosittaiset kilometrimäärät tasattiin sekä siirtymäajalle että sen jälkeen muokkaamalla alueiden huoltovuosia. Uusien alueiden huoltovuodet määritettiin suurimmilta osin mukailemaan vanhaa aluejakoa, jotta ylimääräisiä kustannuksia muodostuisi vähän. Raivauksen kustannusarvio laadittiin urakoitsijoiden keskihintojen sekä keski- ja pienjännitejohtokilometrien perusteella. Tarkastuskustannusten vertailua varten luotiin kolme tarkastusmallia ja taulukko, jossa malleja voidaan vertailla. Yksi malleista kuvaa vanhoja tarkastusvälejä ja muissa maaseutualueiden tarkastusvälejä on pidennetty.

Uusia alueita muodostui yhteensä 161, joista 23 on taajama-alueita. Siirtymäajan ja tavoitekierron keskijännitejohtomäärien vuosittaiset vaihtelut saatiin tasattua vähäisiksi. Muodostuvat lisäkustannukset pysyivät sellaisella tasolla, että uusi aluejako voidaan ottaa suunnitellusti käyttöön. Työssä luotu tarkastusmallitaulukko näyttää erilaisten mallien kustannusten käyttäytymisen, mikä helpottaa uusien tarkastusvälien määrittämistä.

Tarkastuskustannusten alentamiseksi kannattaa pohtia verkostokomponenttien kuntoindeksiperusteista tarkastusväliä, jossa huomioidaan esimerkiksi kohteen tärkeys ja kuntotietoja. Työssä toimeksiantajan sähkönjakeluverkosta ja muilta verkkoyhtiöiltä kerättyjä tietoja sekä tehtyjä työkaluja kannattaa hyödyntää uusien tarkastusvälien määrityksessä.

The goal of this project was to create new maintenance areas for the PKS Sähkönsiirto Oy, so that the effects of maintenance, such as clearing of routes of overhead lines could be seen as reduced interruptions in distribution of electricity. The areas had to be divided equally by the length of the medium voltage distribution network to be maintained in periods of six years. The other assignments was to implement the new areas as economically as possible and to make a cost estimate of the implementation phase, and to create a tool which helps to clarify the costs of inspections made for the distribution network when they are made with different intervals.

Maintenance areas which were located in the countryside were made to follow a distribution range of medium voltage network feeders. The other areas were drawn around population centers. Yearly variations of the lengths of medium voltage network were divided equally to six years period by carefully planning the area’s maintenance year. Low implementation costs were aimed at by changing to the old system as little as possible. As the last assignment, a worksheet and three inspection programs with different intervals were created.

In total, 161 maintenance areas were created including 23 population center areas. Yearly variations of the lengths of the distribution network were small for the period of transition and afterwards. The costs of implementation of the new maintenance area system stayed well in control and the created worksheet and collected information will help restructuring inspection programs and intervals in the future.

Inspection costs could be reduced by doing the distribution networks inspections with a system, which notices the importance of the inspection target and its real condition, based on collected data and other selected parameters.
