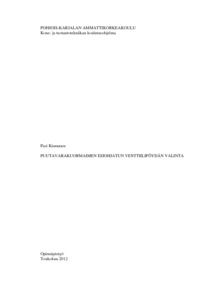

Puutavarakuormaimen esiohjatun venttiilipöydän valinta

Abstract

Tämän opinnäytetyön tarkoituksena oli korvata puutavarakuormaimen mekaanisesti ohjattu venttiilipöytä paremmalla ratkaisulla. Tavoitteena oli löytää yksityiskäyttöön soveltuva ratkaisu, joka poistaa mekaanisesti ohjatun venttiilipöydän käyttöön liittyvät ongelmat. Ratkaisuksi päädyttiin valitsemaan sähköhydraulisesti esiohjattu venttiilipöytä ja siihen sopivat ohjainkahvat.

Valintaprosessissa selvitettiin ratkaisumahdollisuuksia tutustumalla venttiilivalmistajilla tarjolla oleviin tuotteisiin liikkuvan kaluston hydrauliikkaratkaisuissa. Ohjauskahvojen valinnassa kiinnitettiin huomiota helppokäyttöisyyteen ja työergonomiaan. Hydrauliikkakaavion tekemiseen käytettiin hydrauliikkasuunnitteluohjelma FluidSIMiä.

Lopputuloksena saatiin valittua tarvittavat komponentit sähköhydraulisesti esiohjattuun venttiilipöytään sekä ohjauskahvat puutavarakuormaimen käyttöä varten. Kuormaimen ohjaamiseen valitut esiohjatut proportionaaliventtiilit mahdollistavat portaattoman ohjauksen ja tukijalkoja ohjataan kahdella ON/OFF-venttiilillä. Venttiilipöydän ja ohjainkahvojen kiinnitys oli rajattu tämän opinnäyteyön ulkopuolelle, joten niitä ei käsitelty tässä työssä.

The purpose of this thesis was to find a better solution to a mechanically controlled control block of the timber loader, which is used in personal use. The goal was to find the solution which would remove the problems of mechanically controlled control block. The solution was to choose a electro-hydraulically pilot-operated control block and the controllers for it.

During the choosing process, solutions were studied by finding out what kind of solutions the manufacturers of the mobile hydraulics would offer. Ease of use and work ergonomics were taken into account when controllers were chosen. Hydraulics design program FluidSIM was used to do the hydraulics drawing.

As a result of the choosing process the required components were chosen for electro-hydraulically pilot-operated control block and its controllers. Movements of timber loader are controlled with pilot-operated proportional valves which enable progressive action. Stringer feet are controlled with two ON/OFF-valves. The attachments of the control block and controllers were left outside of the scope of this thesis.
