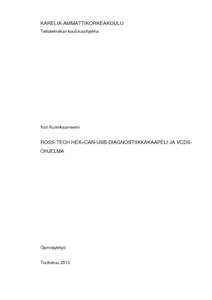

Ross-Tech HEX+CAN-USB-diagnostiikkakaapeli ja VCDS-ohjelma

Abstract

Tarkoitus oli tutkia Ross-Techin valmistamalla HEX+CAN-USB-diagnostiikkakaapelilla ja VCDS-ohjelmalla Volkswagen-konsernin ajoneuvojen ohjausyksiköitä ja luoda näiden testausten perusteella kattava suomenkielinen ohje VCDS-ohjelmalle ja HEX+CAN-USB-kaapelille. Ajoneuvoja tutkin kytkemällä diagnostiikkakaapelin auton OBD-liittimeen ja yhdistämällä sen kannettavaan tietokoneeseen, jossa oli VCDS-ohjelma auki. Autossa tuli olla virrat päällä, ennen kuin sen toimintoja voitiin tutkia.

Tavoitteena oli tehdä ohje, jonka perusteella on helpompi ymmärtää VCDS-ohjelmaa ja siihen liittyviä toimintoja. Tuloksena sanoisin, että tämä kaapeli-ohjelmayhdistelmä on erittäin kattava kokonaisuus ajoneuvon tutkimiseen VAG-ryhmän ajoneuvoille. Yhdistelmällä saa paljon tietoa ajoneuvoista, mutta se pääsee oikeuksiin vasta uudemmissa CAN-väyläisissä ajoneuvoissa.

Suosittelen kaapelia yksityishenkilöille, jotka haluavat tietää enemmän omasta ajoneuvostaan ja korjaamoille vaihtoehtoisena työvälineenä kalliiden alkuperäisten laitteden rinnalle.

The purpose of this thesis was to study the VAG-group vehicle electronic control units by Ross-Tech HEX+CAN-USB diagnostic cable. By this study the aim was to make a Finnish instruction manual for the VCDS-program and HEX+CAN-USB-cable. Various vehicles were examined by plugging the cable between the vehicle and a laptop. The requirement was that the vehicle’s ignition switch needed to be turned on, before it was possible to see its functions and features. The only requirement for the laptop was open the VCDS-program before plugging in the cable.

The goal was to make Finnish instructions for the easier understanding about this VCDS-program and also to show its features & functions. For the result I would say that this cable-program combination is very comprehensive for researching the VAG-group vehicle control units and system status. With this combination you can achieve extremely a lot of information from the vehicle control units, but it will do itself justice in the cars that have CAN-bus architecture.

This cable-program-combination can be recommended for those who like to know more about their vehicles and also for repair shops as an alternative to expensive diagnostic tool made by the original manufacturer.
