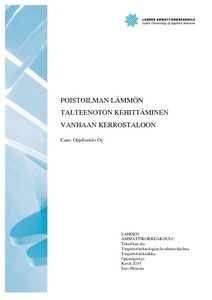

Poistoilman lämmön talteenottojärjestelmän kehittäminen vanhaan kerrostaloon : case: Oppilastalo Oy

Abstract

Vanhoissa rakennuksissa puhalletaan usein sisälämpöistä poistoilmaa rakennuksesta pois, vaikka poistettavan ilman lämmöntuottoon on käytetty energiaa ja sitä myöden myös rahaa. Näin tapahtuu erityisesti vanhemmissa kerrostaloissa, joissa ei ole nykyaikaista ilmanvaihtojärjestelmää. Kasvava trendi onkin varustaa nämä vanhat ilmanvaihtojärjestelmät poistoilman lämmön talteenotolla, jolloin poistettavasta ilmasta saadaan lämpöenergiaa talteen. Tämän opinnäytetyön tavoitteena oli kehittää yksinkertainen ja halpa vaihtoehto markkinoilla oleville poistoilman lämmön talteenottojärjestelmille. Työn toimeksiantajana toimi Oppilastalo Oy. Teoriaosuudessa perehdyttiin poistoilman lämmön talteenoton perusteisiin ja lainsäädäntöön. Lisäksi vertailun helpottamiseksi esiteltiin kaksi markkinoilla saatavilla olevaa poistoilman lämmön talteenottojärjestelmää. Käytännön osiossa suunniteltiin ja mitoitettiin yksinkertainen järjestelmä, ja näin saatiin selville, onko suunnitellussa järjestelmässä potentiaalia. Saatujen tulosten perusteella voidaan todeta, että myös yksinkertainen poistoilman lämmön talteenottojärjestelmä toimii, vaikka sillä ei saakaan yhtä paljon energiaa talteen kuin kaupallisilla järjestelmillä. Halvan hinnan vuoksi takaisinmaksuaika on kuitenkin merkittävästi lyhyempi, ja myös huoltokulut ovat pienemmät. Järjestelmän mahdollisimman korkean hyötysuhteen ja optimaalisen toimivuuden kannalta on erittäin tärkeää huoltaa ja pitää ilmanvaihtoputkisto ja -koneisto hyvässä kunnossa, jolloin realistiset huippuarvot lämpöenergian talteenotossa saavutetaan.

It is very common that the warm exhaust air of old buildings is simply released to the open air. This is an unnecessary waste of energy and money because the released air has already been heated once.There are a few commercial heat recovery systems on the market already, but only a small number of them are meant to be used in older blocks of flats. Heat recovery systems are one of the easiest ways to save money and heating energy. The commercial heat recovery systems are quite expensive and the payback time is several years. The main purpose of this thesis was to design a simple and cheap heat recovery system and to compare that to commercial systems. The thesis was commissioned by Oppilastalo Ltd. In the theory part of the thesis, heat recovery basics and legislation were explored. In addition, two commercial heat recovery systems were introduced to make it easier to compare the designed system to the commercial ones. After the theory part, the heat recovery system was designed and the potential of the system was investigated. It was found out that the designed heat recovery system saves heating energy, though not as much as the commercial ones. However, the payback time is shorter because the whole system is relatively cheap and also the service costs are lower. It is very important to maintain the system regularly and to ensure that the ventilation is in good shape, because without proper maintenance the amount of saved energy could decrease. This is important for the efficiency coefficient to remain in high level. This is the only way to save heating energy as much as possible with a heat recovery system.
