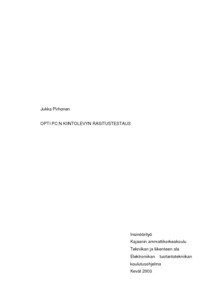

OPTI PC:n kiintolevyn rasitustestaus

Abstract

Tämän työn tavoitteena oli suunnitella ja toteuttaa rasitustesti harvesterin PC:n kiintolevylle. Testaustapana käytettiin ympäristötestausta ja menetelmänä satunnaistärinää. Testi perustuu harvesterin käytännön työskentelyolosuhteissa tehtyihin mittauksiin. Testaus tehtiin standardia IEC-68-2-64 mukaillen. Testattava kokonaisuus käsittää PC:n, räkin sekä näiden asennustelineen. Testin suunnittelussa otettiin huomioon laitteen rakenne ja komponentit suuntaa antavalla laskennalla ja taajuusvastemittauksilla. Testattava laite kiinnitettiin Z-suuntaista täristystä lukuun ottamatta käyttöolosuhteita vastaavalla tavalla. Täristys tehtiin kolmessa eri suunnassa. Testauksen kokonaiskesto oli yhteensä 30 minuuttia. Kiintolevyn vaimennuksen tutkiminen oli osa tehtävää työtä. Työssä tutkittiin kiintolevyn tärinänvaimentimia ja vaimennusmenetelmää testattavassa mallissa. Vastemittaukset tehtiin kolmelle eri vaimennin jäykkyydelle. Yksi näistä valittiin varsinaiseen testaukseen.

The main purpose of this final year project was to design and implement an environmental test for a hard disk which is in a computer in a harvester and to analyze the effects that mechanical stress causes in the tested model. The tested system comprises an attachment for a rack, the rack and a PC. In the test the whole unit was taken into account including the PC with its coverings, racks and critical components. The design of the test comprises calculations of the critical frequencies and frequency response investigations. The tests are based on the IEC standards for random and sinusoidal vibration. The test was made with random vibration. The specified test frequency range was from 20 Hz to 2000 Hz with the overall ASD-level of 0.01 g2/Hz in the X- and Y-direction. The Z-direction was tested with lower level. The duration of the test was 30 minutes. The project includes investigations of dampers and the used damping method of the hard disk with the tested PC cover model. The effects of the vibrations which occurred in the actual environment were analyzed. Three different elasticities of the damping material were tested with response investigations. One of these was selected to the test.
