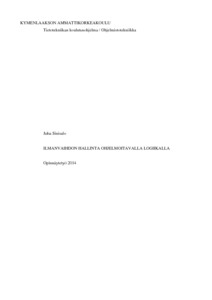

Ilmanvaihdon hallinta ohjelmoitavalla logiikalla

Abstract

Taloyhtiöiden lämmitykseen budjetoidut kulut ovat lähes aina noin 25-50% vuosittaisista menoeristä. Isännöintitoimisto Tarhala Oy:n tavoitteena on pienentää menoja käyttämällä ohjelmoitavaa logiikkaa talotekniikassa. Automatisoitu logiikka säätelee kohteen ilmanvaihtoa reagoimalla muuttuvaan lämpötilaan, hiilidioksidipitoisuuteen ja kosteusarvoon. Valmiissa logiikassa automatiikka säätää lämmöntuottoa huomioiden kiinteistön oman lämpökuorman ja ulkoiset tekijät. Tarvetta lämmityksen muuttamiseen voi ennakoida lähiajan sääennusteen mukaan. Järjestelmä on suunniteltu etenkin hybridiratkaisuille, joissa on useampi lämmitysjärjestelmä. Tällöin automatiikka käyttää aina edullisinta energian lähdettä. Toimiessaan ongelmitta ilmanvaihtoon kuluva energian määrä vähenee merkittävästi. Opinnäytetyön tavoitteena oli tutkia ohjelmoitavan logiikan ja sen hallinnan soveltumista yrityksen tavoitteisiin talotekniikassa. Aihetta lähestyttiin perehtymällä ohjelmoitavan logiikan kieliin ja Unitronicsin Vision 350-logiikkaan. DD-Control Oy ja Kotkan Lämpö- ja Vesityö Oy ryhtyivät projektissa yhteistyöhön kesällä 2014. Ilmanvaihdon etähallinta, säätökäyrät ja tekninen toteutus siirtyivät heidän vastuulleen. Henkilökohtaiseksi tehtäväksi jäi suunnitella logiikan käyttöliittymä, toiminnot ja säätömallit. Tavoitteet ovat odotetusti toteutumassa vuonna 2015.

Budgeted costs for heating are almost always approximately 25-50 percent of annual expenditures for housing companies. Isännöintitoimisto Tarhala Oy aims to reduce these expenses by using programmable logic in building service technology. Automated logic controls regulate the ventilation in the property by reacting to changes in temperature, carbon dioxide content and humidity value. The completed logic has an automatism which controls the thermal input while taking account of the estate’s own heat load and external factors. Necessity for changing the heating can be predicted by the weather changes in near future. The system is especially designed towards hybrid solutions, which have more than one heating system. In this case the automatism uses the most economical source of energy. The amount of energy spent for ventilation will lower remarkably if ventilation works without problems. The aim of the study was to investigate programmable logic and its suitability for the company’s objectives in building service technology. The subject was approached by studying both programmable logic languages and Unitronics Vision 350 controller. DD-Control Oy and Kotkan Lämpö and Vesityö Oy started co-operating for the project in the summer of 2014. Remote control, control curves and technical implementation of ventilation were under their responsibility. The remaining task was to design an interface, functionality and control models for the logic. The objectives are expected to be met in year 2015.
