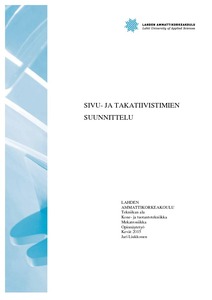

Sivu- ja takatiivistimien suunnittelu

Abstract

Opinnäytetyön tavoitteena oli suunnitella toimeksiantajalle, Sandvik Mining and Construction Oy:lle, uudet sivu- ja takatiivistemekanismit. Yrityksen tuotevalikoimiin kuuluu syöttimiä ja seuloja esimerkiksi kaivosteollisuuden käyttöön. Näillä mekanismeilla pyritään estämään seuloihin ja syöttimiin kivimateriaalin mukana tulevan pölyn ja hiekan valuminen koneiden työskentelyalueelle. Joissakin laitteissa sivutiivistin MSV1655 on alkanut vuotamaan ennenaikaisesti. Opinnäytetyössä pyrittiin löytämään ratkaisu havaittuihin ongelmiin. Ennen sivu- ja takatiivistimien suunnittelun aloitusta tarkasteltiin nykyisen ja käytöstä poistettujen tiivistinmallien rakennekuvia. Tämä tehtiin, jotta vältyttäisiin päätymästä samantyyppisiin rakenneratkaisuihin kuin käytöstä poistetuissa malleissa. Suunnittelussa pyrittiin käyttämään yrityksessä jo käytössä olevia materiaaleja, jotta varastokustannukset pysyisivät mahdollisimman matalina. Itse suunnittelussa käytettiin SolidWorks 3D -suunnitteluohjelmaa. Opinnäytetyössä onnistuttiin löytämään tiivistinrakenteita, jotka ratkaisevat sivu- ja takatiivistimissä havaitut ongelmat. Sivutiivistimessä havaitut vuoto- ja kotelointiongelmat ja takatiivistimen käyttötehokkuusvajaus kyettiin ratkaisemaan. Opinnäytetyön tavoitteiden saavuttamisen ansiosta nykyisen sivutiivistimen paranneltu versio voidaan ottaa jälleen käyttöön niissä laitemalleissa, joissa tämä on jouduttu korvaamaan eri sivutiivistinmallilla. Takatiivistimen käyttötehokkuuden nousun ansiosta tiivistinlevyjen vaihtoväli pitenee.

The objective of this Bachelor’s thesis was to design new side and rear sealing mechanisms for the commissioner Sandvik Mining and Construction Oy. Whose product selection includes feeders and screens, which are used for example in the mining industry. These mechanisms are used to prevent dust and sand trickle, which comes with the base material, into the machine’s working area. In some machines the side sealing model MSV1655 has begun to leak before the estimated time. This Bachelor’s thesis aimed at finding a solution to the problems encountered. Before starting design of the side and rear sealing, construction pictures of the current and decommissioned sealing models were examined. This was done to avoid similar constructional solutions. In designing the side and rear sealing, materials already in use in the company were used. This was done in order to keep storage costs at a minimum. The actual design was done with the 3D-desiging program SolidWorks. As a result of the study, sealing designs that solve the detected problems in side and rear sealing were created. Leaks and casing issues detected in the side sealing and low use efficiency of the rear sealing were solved. Due to achieving the objectives of the study improved side sealing MSV1655 can be taken in to use in the machines in which the MSV1655 needs to be replaced with a different side sealing model. Due to the improved of rear sealing’s use efficiency, the change rate of the seal plates will lengthen.
