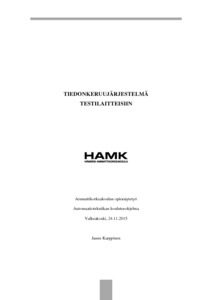

Tiedonkeruujärjestelmä testilaitteisiin

Abstract

Opinnäytetyössä toteutettiin Konecranes Finland Oy Q-nostin sähkölaite-tehtaille sekä alihankkijoillemme mahdollisuus automaattisesti kerättävään testidataan automaattitestilaitteilta. Tarkoituksena on tulevaisuudessa hyödyntää dataa laatuprosessin kehitykseen. Nykyjärjestelmässä tuotteiden automaattitestauksessa käytettävien testiasetusten seurantaa ei ole olemassa.

Tavoitteena oli ensisijaisesti simuloida datakeräys ennen hankkeen varsinaista toteutusta kustannuksien minimoinnin vuoksi.

Työn idean sai alkunsa RC:n käyttämästä RC-Sherlock-järjestelmästä, jota tuotekehitys käyttää komponenttien laadun varmistuksen testauksessa.

Työssä täytyi perehtyä testilaitteille WinCC:llä toteutettuun käyttöliittymään, jonka datamuuttujia jouduimme muokkaamaan aliohjelman avulla suoraan tietokantaan tallennettavaan SQL-muotoon.

Lopputuloksena oli toimiva simulointi. Testidatan tallentaminen onnistui RC:n käyttämään tietokantaan, josta Query express-ohjelman välityksellä onnistui testidatan lukeminen reaaliaikaisesti.

Järjestelmä kannattaa ehdottomasti toteuttaa, koska laadunvalvonta hel-pottuu huomattavan paljon. Tulevaisuudessa kannattaa myös tutkia mahdollisuutta liittää järjestelmä suoraan käyttämäämme tiedonhallintajärjes-telmään, josta voitaisiin lukea töiden tekniset tiedot suoraan testilaitteistolle sekä tallentaa testidata suoraan tiedonhallintajärjestelmään.

The purpose of the thesis was to enable Konecranes Finland Oy Q-hoist electrical appliance factories and our subcontractors to automatically access the test data collected on the automatic test equipment. The aim is to utilize the data in quality process development in the future. In the current system of product testing there is no monitoring of the test settings applied into automatic testing.

Primarily, the aim was to simulate data collection before the actual project implementation in order to minimize costs.

The idea for the project originated from the RC-Sherlock system used by RC. The system is used for quality assurance testing of components.

The work required familiarization with the user interface system implemented for the test equipment by WinCC. The data variables had to be modified with the help of a subroutine into the SQL format, which could be directly stored into the database.

As a result a functional simulation was acquired. Test data was successfully saved into the database used by RC and the data was accessible in real-time through the Query Express program.

The system should definitely be implemented because by using it quality control will be improved by it considerably. In the future, the possibility of connecting the system directly into the data management system SAP is worth looking into. Then the project specifications could be directly linked to the test equipment and the test data saved directly into the SAP.
