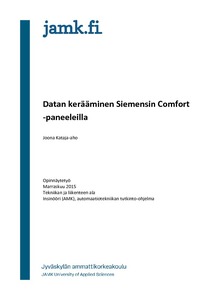

Datan kerääminen Siemensin Comfort-paneeleilla

Abstract

Opinnäytetyön tavoitteena oli kehittää toimeksiantajalle systeemi, jolla kerätään ja prosessoidaan teollisuusprosesseista saatavaa dataa. Opinnäytetyön tuloksena muodustunutta ohjelmistoa olisi tarkoitus markkinoida prosessiteollisuuden käyttöön. Toimeksiantajana toimi Jyväskyläläinen suunnittelutoimisto JEEC Oy.

Työ toteutettiin hyödyntäen kahta WinCC:n Visual Basic -skriptiä sekä yhtä Excel Visual Basic for Applications -skriptiä. Toinen kehitetyistä VBS-skripteistä hoitaa datan keruun ja toinen valvoo tiedostojen kokoa. Excel VBA -skripti kehitettiin ennalta määrättyjen raporttien luontia varten. Koko työ käsitti noin 1500 riviä Visual Basic koodia.

Opinnäytetyön tuloksena saatiin kehitettyä tavoitteita vastaava järjestelmä. Työn aikana ei kuitenkaan saatu kehitettyä ohjelmarakennetta, jolla tallennusvälineen täyttyminen hoidetaan automaattisesti. Myös WinCC VBS-ympäristön rajoitusten takia tiedostojen koon seuraamiseen täytyi kehittää kustomoitu ratkaisu.

Johtopäätöksenä työstä löydettiin syntaksiltaan yhtenevien Excel VBA ja WinCC VBS ympäristöjen erilaisuus ohjelmakehityksen kannalta. Teoriaosuus käsittelee raportointia teollisuudessa, Windows CE käyttöjärjestelmää, VB, VBS ja VBA ohjelmointikieliä, flash-muisteja sekä CSV-tiedostomuotoa.

The purpose of the thesis was to design a system, which could gather and process data gained from industrial processes. The designed system would be marketed and sold to be used in process industry. The thesis was assigned by a Jyväskylä based design agency JEEC ltd.

The thesis was carried out by designing two WinCC Visual Basic scripts and an Excel Visual Basic for Applications script. One of the VBS scripts gathers data and the other one moni-tors the size of data log files. The Excel VBA script is designed to create pre-defined re-ports. The software consists of 1,500 lines of Visual Basic code.

The result of the thesis was a system that fulfills the objectives; however, no such system that handles mass storage device space depletion could be created. Also, due to the restrictions existing in WinCC environment a script which monitors file sizes had to be designed in a customized way.

As a conclusion of the thesis it was noticed how different program design was when using Excel VBA and WinCC VBS software developing environments. The theoretical part covers reporting in industry, Windows CE operating system, VB, VBA and VBS programming languages, flash memories and CSV file type.
