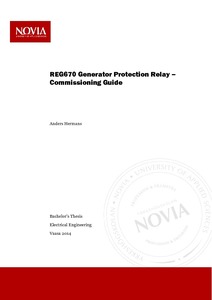

REG670 Generator Protection Relay - Commissioning Guide

Abstract

This bachelor’s thesis comprises the generation of a user manual and MEGGER FREJA 300 test templates for ABB’s generator protection relay REG670. The commissioner is Wärtsilä Finland OY, Field Services department in Runsor, Vaasa.

A combination of VAMP’s protection relays 210, 260 and 265 is used as a standard generator protection solution in power plant solutions from Wärtsilä. ABB’s REG670 is a protection relay that has recently been included in Wärtsilä power plant solutions due to customer demands. Therefore, a user manual had to be created to describe how to use ABB’s configuration program PCM600 and MEGGER’s testing device FREJA 300 with associated software, FREJA Win. Test templates were created to be used for the secondary testing of the protective relay. These secondary tests are made as a certification to prove that the protective relay meets the protection requirements. Test templates are imported and used in FREJA Win. The final result is a user manual consisting of 80 pages and 9 test templates.

Detta examensarbete omfattar skapandet av en användarmanual och testbottnar till MEGGERs FREJA 300 för ABBs generatorskyddsrelä REG670. Uppdragsgivare är Wärtsilä Finland Oy, Field Service i Runsor, Vasa.

En kombination av VAMPs skyddsreläer 210, 260 och 265 används som ett standard generatorskydd i kraftverkslösningar från Wärtsilä. Men på grund av kundkrav så har även ABBs REG670 börjat förekomma som lösningsförslag till generatorskydd. Av dessa skäl behövdes en användarmanual som beskriver hur man använder ABBs reläkonfigurationsprogram PCM600 och MEGGERs relätestningsutrustning FREJA 300 med tillhörande programvara, FREJA Win 5.3.

Testbottnar skapades också för användning vid sekundärtestning av skyddsreläet vilka utförs för att visa att reläskyddet uppfyller dess funktionskrav. Testbottnarna används i FREJA Win. Resultatet blev en användarmanual på 80 sidor och 9 stycken testbottnar.

Opinnäytetyö sisällyttää käyttöohjeen ja testipohjien luomisen FREJA 300:lle, ABB:n generaattorinsuojareleelle REG670. Työnantajana toimii Wärtsilä Finland Oy, Field Service- osasto Runsorissa, Vaasassa.

Yhdistelmä VAMPin suojareleistä 210, 260 ja 265 käytetään standardina generaattorinsuojareleenä Wärtsilän voimalatoksissa. Asiakkaiden vaatimuksien seurauksena ABBn REG670 käyttö on yleistynyt. Tämän ansiosta syntyi tarve käyttöohjeelle, joka kuvailee, miten käytetään ABB:n relekonfigurointiohjelmaa PCM600 ja MEGGER:in releen testausvarustukseen FREJA 300:n liittyvää ohjelmisto, FREJA Win.

Testipohjat kehitettiin myös käytettäväksi suojareleen toissijaistestauksessa, joka suoritetaan todistaakseen, että relesuoja tavoittaa tarvittavat vaatimukset. Testipohjat käytetään myös FREJA Win:ssä. Tulokseksi tuli 80 sivun pituinen käyttöohje ja 9 käyttöpohjaa.
