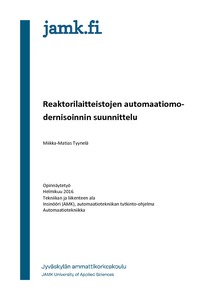

Reaktorilaitteistojen automaatiomodernisoinnin suunnittelu

Abstract

Tavoitteena oli reaktorilaitteistojen automaatiomodernisoinnin suunnittelu. Suunnitelman jälkeen on tarkoitus asentaa suunnitelman mukainen järjestelmä Kemira Oyj:n tiloihin. Toimeksiantajana toimi kansainvälinen kemianyhtiö Kemira Oyj ja tarkemmin Espoon tutkimuskeskus.

Suunnittelua ja toteutusta tehtiin käyttäen AutoCADiä, TIA Portalia, Exceliä sekä Crimson 3.0:aa. AutoCADillä luotiin kytkentäkuvat, PI-kaaviot, väyläkuvat ja kokoonpanokuvat. Excelillä puolestaan luotiin I/O-luettelo ja piiriluettelo. TIA Portalilla luotiin logiikkaohjelma vanhan logiikkaohjelman perusteella. TIA Portalilla luotiin myös käyttöliittymä laitteistoille. Crimson 3.0 ohjelmalla toteutettiin protokollamuuntimen määritys.

Tuloksena työstä saatiin valmis tavoitteiden mukainen suunnitelma tulevaa asennusta varten. Työstä jäi puuttumaan asennus, jotta olisi voitu todeta modernisointisuunnitelma täysin onnistuneeksi. Modernisoinnin suunnittelussa pystyttiin paljon hyödyntämään jo valmiina olleita laitteistoja ja näin ollen saatiin minimoitua investointikustannuksia.

Modernisoinnin suunnitelman seurauksena tulleita dokumentteja pystytään käyttämään hyväksi uuden järjestelmän rakentamisessa. Teoriaosuudessa käsitellään laitteistoja, Ex-tilaa ja automaatiojärjestelmää.

The purpose of the thesis was to conduct an automation modernization design of reactor facilities. After the design the system is to be installed at Kemira Oyj. The project was assigned by a global chemicals company Kemira Oyj, their research center at Espoo, Finland.

The thesis was designed with AutoCAD, TIA Portal, Excel and Crimson 3.0. Wiring dia-grams, bus diagrams, PI diagrams and configuration diagrams were made with AutoCAD. I/O catalog and circuit catalog were carried out with Excel. TIA Portal was used to design the new logic program that was implemented on the basis of the older Alcont logic program. TIA Portal was also used for the design of the user interface for the control room. The protocol was conversed using Crimson 3.0.

The result was a complete design of the automation modernization for the reactor facilities. The installation of the design was not within the scope of the thesis, therefor it was not tested. During the project it was possible to take advantage of some old facilities.

The documents gained as a result of the modernization design can be used in the installation of the new system. The theory part of the thesis discusses facilities, Ex-zone and the automation system.
