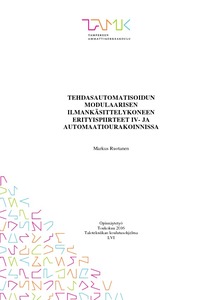

Tehdasautomatisoidun modulaarisen ilmankäsittelykoneen erityispiirteet iv- ja automaatiourakoinnissa
Ruotanen, Markus (2016)
Ruotanen, Markus
Tampereen ammattikorkeakoulu
2016
All rights reserved
Julkaisun pysyvä osoite on
https://urn.fi/URN:NBN:fi:amk-201605157870
https://urn.fi/URN:NBN:fi:amk-201605157870
Tiivistelmä
Opinnäytetyön taustalla on Koja Oy:n kehittämä modulaarinen tehdasautomatisoitu ilmankäsittelykonesarja SmartAir, johon kuuluvat myös sen suunnittelu- ja toteutustyökalut. Työssä käsiteltiin tehdasautomatisoidun modulaarisen ilmankäsittelykoneen erityispiirteitä ja verrattiin niitä perinteisellä tavalla toteutettuun ilmanvaihto- ja automaatiourakkaan. Työssä selvitettiin, kuinka tehdasautomatisoitu ratkaisu poikkeaa perinteisellä tavalla toteutetusta suunnittelussa, sähköasennuksissa, kaapeloinneissa, käyttöönotossa, vastuukysymyksissä ja rakentamisessa.
Tutkimustyön tuloksena saatiin selville ilmankäsittelykoneiden kaapeloinnin potentiaaliset säästöt käytettäessä SmartAir -ratkaisua. Opinnäytetyössä käytetään esimerkkikohteena Teuvan hoivakotia, johon on suunniteltu neljä SmartAir – ilmankäsittelykonetta. Tehtyjen laskelmien mukaan kaapeloinnin kustannuksissa säästetään esimerkkikohteessa 2160 euroa, joka on 78 % vähemmän verrattuna perinteisellä tavalla tehtyyn kaapelointiin. Kaapelia säästyy 921 metriä, joka on 85 % vähemmän verrattuna perinteiseen tehtyyn kaapelointiin. Kustannussäästöjen lisäksi saavutetaan ajallisia säästöjä koneen kaapeloinnissa, asennuksissa ja käyttöönotossa. Työn tuloksena selvisivät myös toimialan vahvat toimintatavat, jotka jakavat modulaarisen ilmankäsittelykoneen toimituksen sähkö-, ja automaatio-, putki- ja ilmanvaihtourakkaan.
Myös urakkarajojen tärkeys tulee esille. Jotta vastuukysymyksissä ja rakentamisen kustannuksissa ei tulisi ongelmia, tulee urakkarajojen olla riittävän tarkkoja, yksiselitteisiä ja selkeitä, eikä niissä tulisi olla puutteita tai ristiriitoja muiden asiakirjojen kanssa. Tehdasautomatisoidut ilmakäsittelyjärjestelmät sopivatkin erityisen hyvin silloin, kun tarve lähtee rakennuttajalta. Kokonaisvastuurakentamisessa olisi kyseenomainen laiteratkaisu hyvä valinta, nopeutensa ja selkeän kokonaisuuden ansiosta.
Tutkimustyön tuloksena saatiin selville ilmankäsittelykoneiden kaapeloinnin potentiaaliset säästöt käytettäessä SmartAir -ratkaisua. Opinnäytetyössä käytetään esimerkkikohteena Teuvan hoivakotia, johon on suunniteltu neljä SmartAir – ilmankäsittelykonetta. Tehtyjen laskelmien mukaan kaapeloinnin kustannuksissa säästetään esimerkkikohteessa 2160 euroa, joka on 78 % vähemmän verrattuna perinteisellä tavalla tehtyyn kaapelointiin. Kaapelia säästyy 921 metriä, joka on 85 % vähemmän verrattuna perinteiseen tehtyyn kaapelointiin. Kustannussäästöjen lisäksi saavutetaan ajallisia säästöjä koneen kaapeloinnissa, asennuksissa ja käyttöönotossa. Työn tuloksena selvisivät myös toimialan vahvat toimintatavat, jotka jakavat modulaarisen ilmankäsittelykoneen toimituksen sähkö-, ja automaatio-, putki- ja ilmanvaihtourakkaan.
Myös urakkarajojen tärkeys tulee esille. Jotta vastuukysymyksissä ja rakentamisen kustannuksissa ei tulisi ongelmia, tulee urakkarajojen olla riittävän tarkkoja, yksiselitteisiä ja selkeitä, eikä niissä tulisi olla puutteita tai ristiriitoja muiden asiakirjojen kanssa. Tehdasautomatisoidut ilmakäsittelyjärjestelmät sopivatkin erityisen hyvin silloin, kun tarve lähtee rakennuttajalta. Kokonaisvastuurakentamisessa olisi kyseenomainen laiteratkaisu hyvä valinta, nopeutensa ja selkeän kokonaisuuden ansiosta.
